CAD桥预应力箱梁吊装施工方案
二、附件详情： ***桥中心桩号为K189 440，桥长1348米，引桥上部构造采用35*25m 22.5m 4*25m 22.5m 6*25m预应力砼组合箱梁，先简支后连续，共有预制箱梁376片，其中25米箱梁360片，22.5米箱梁16片。25米箱梁底宽1.0米，中梁顶宽2.4米、边梁顶宽2.85米，边梁最重达73T。预制22.5米箱梁底宽1.0米，中梁顶宽2.4米、边梁顶宽2.85米，，边梁最重达66T。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

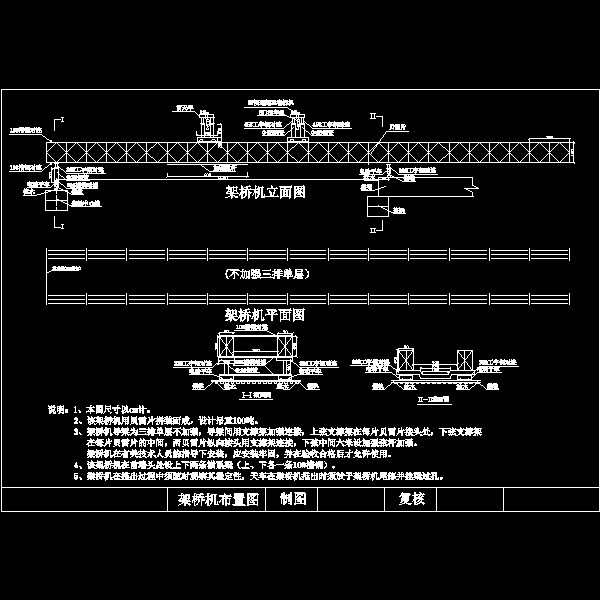

架桥机布置图.dwg -

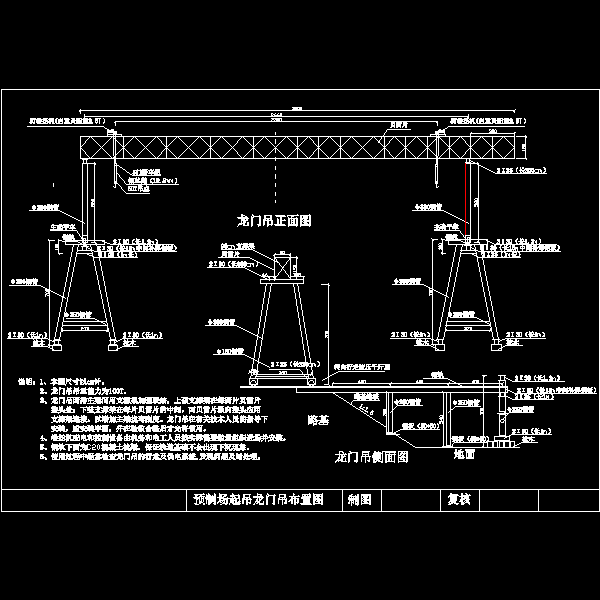

提升龙门吊布置图.dwg -

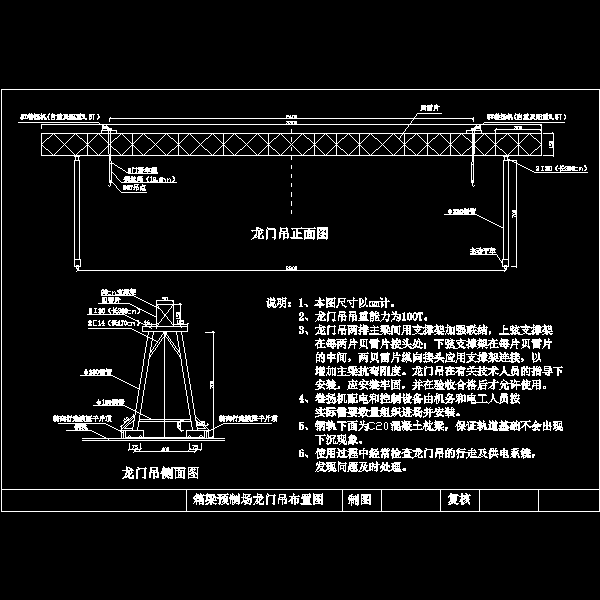

移梁龙门吊布置图.dwg
以上是部分截图，请下载附件后查看完整高清内容
