600平米4层异形柱框架结构别墅结构施工大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目位于江西省,地上四层,总建筑面积为600平方米,异形柱框架结构,基础采用柱下独基,基础设计等级为丙级。抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础图,柱图,地梁施工图,地上各层梁、板施工图,坡屋面结构图,楼梯图,结构详图等共计11张图。

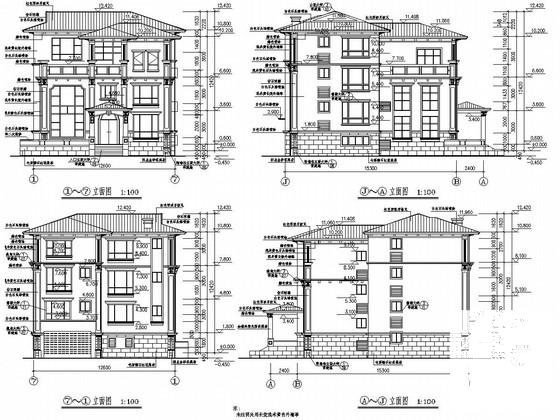

建筑专业该资料包含:平、立、剖面图,墙柱立面图,详图等共计11张图。
共计22张图。分享投稿时间:近几年6月。

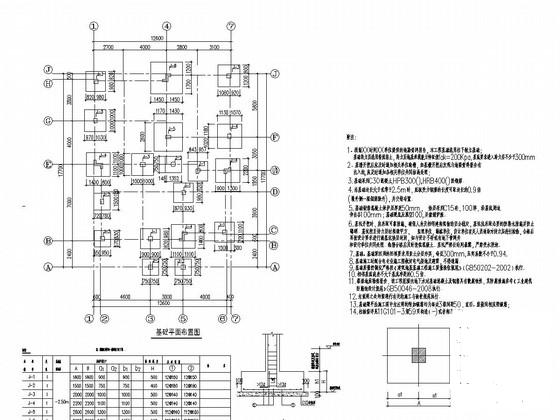

基础图

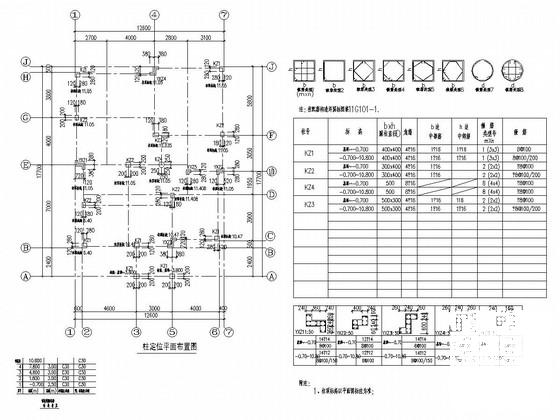

柱布置图

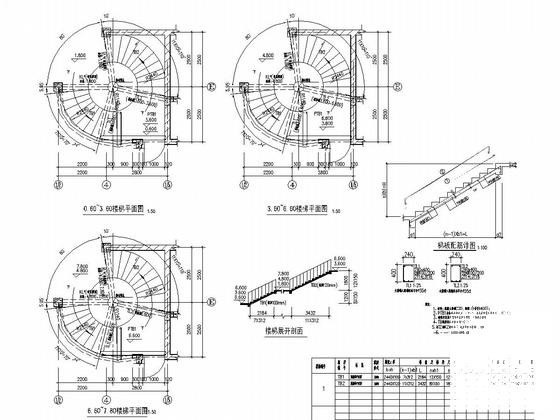

楼梯图

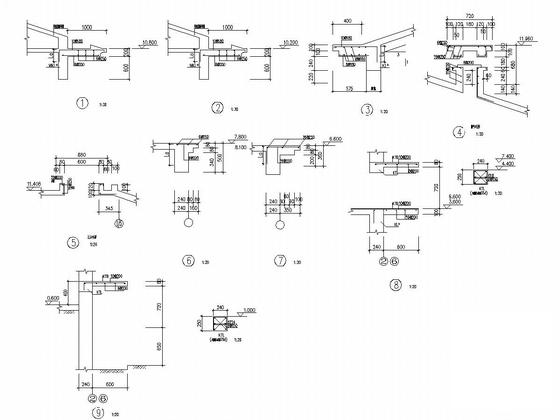

大样图

梁板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 异形柱框架结构别墅 - 1
    异形柱框架结构别墅 - 1
  • 异形柱框架结构别墅 - 2
    异形柱框架结构别墅 - 2
  • 异形柱框架结构别墅 - 3
    异形柱框架结构别墅 - 3
  • 异形柱框架结构别墅 - 4
    异形柱框架结构别墅 - 4
  • 异形柱框架结构别墅 - 5
    异形柱框架结构别墅 - 5
  • 异形柱框架结构别墅 - 6
    异形柱框架结构别墅 - 6
以上是部分截图,请下载附件后查看完整高清内容
