地上6层钢筋混凝土异形柱框架结构别墅结构施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该附件为广东某别墅,地上六层,建筑高度为19.65米,上部结构体系为钢筋混凝土异形柱框架结构,基础为桩基础,6度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、柱布置图、板配筋图、梁配筋图、 楼梯详图 、平面图、立面图、剖面图等共41张图纸。

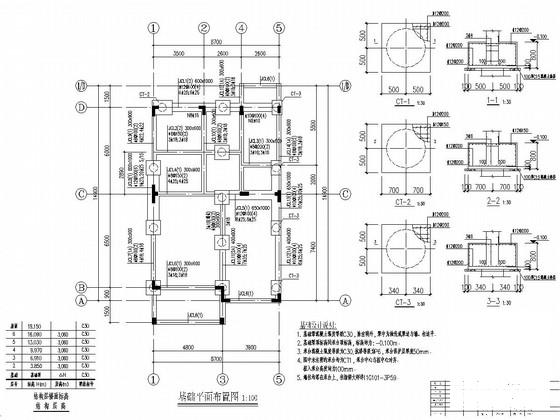

基础平面布置图

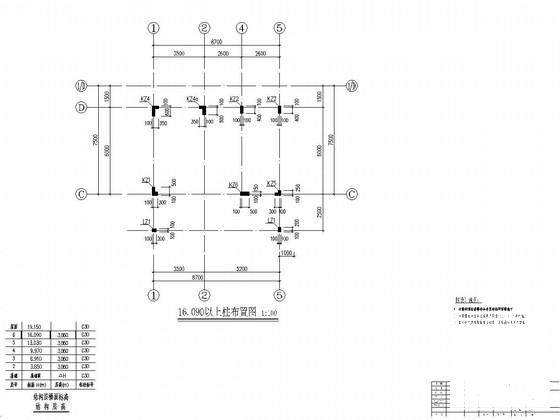

16.090以上柱布置图

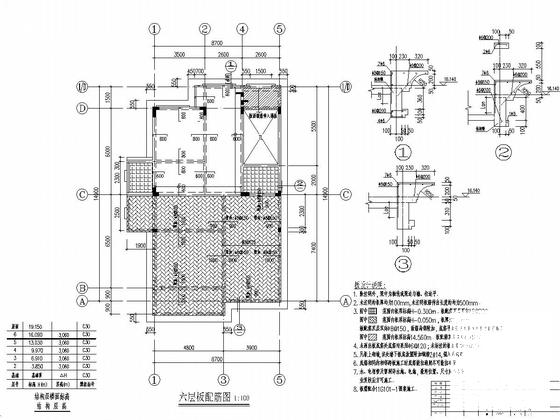

六层板配筋图

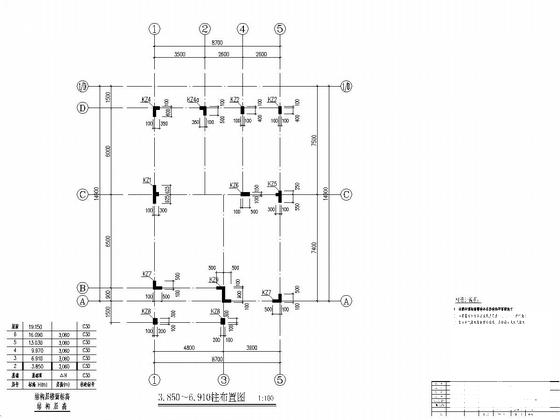

3.850~6.910柱布置图

屋面板配筋图

四、五层梁配筋图

屋面梁配筋图

楼梯结构图

二层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土框架结构 - 1
    钢筋混凝土框架结构 - 1
  • 钢筋混凝土框架结构 - 2
    钢筋混凝土框架结构 - 2
  • 钢筋混凝土框架结构 - 3
    钢筋混凝土框架结构 - 3
  • 钢筋混凝土框架结构 - 4
    钢筋混凝土框架结构 - 4
  • 钢筋混凝土框架结构 - 5
    钢筋混凝土框架结构 - 5
  • 钢筋混凝土框架结构 - 6
    钢筋混凝土框架结构 - 6
  • 钢筋混凝土框架结构 - 7
    钢筋混凝土框架结构 - 7
  • 钢筋混凝土框架结构 - 8
    钢筋混凝土框架结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
