两层异形柱框架结构别墅结构CAD施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:12张

附件详情

该项目为两层异形柱框架结构高档别墅结构项目,采用柱下独立基础,抗震设防烈度为7度,地基基础设计等级为丙级,该资料包含:基础 平面布置图 ,梁配筋图,基础顶~-0.100m墙、柱布置图,0.100~4.100m柱布置图,地下室底板配筋及构造详图,-0.100m梁配筋图,-0.100m板配筋图,-0.100~4.100m柱布置图,7.700~屋面柱布置图,7.700m梁配筋图,屋面梁配筋图,二层平面图, 楼梯详图 等共计12张图纸。

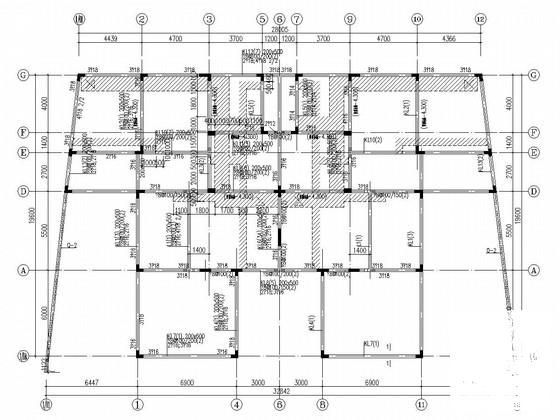

梁配筋图

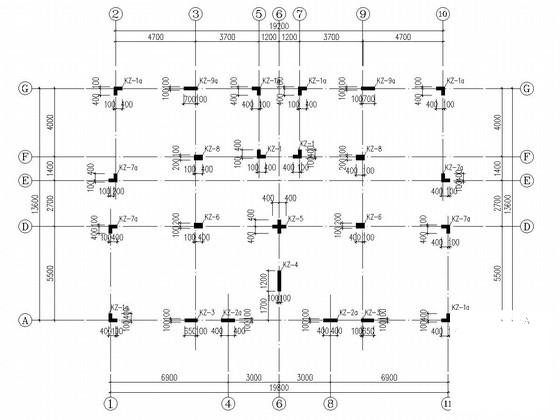

基础顶~-0.100m墙、柱布置图

-0.100~4.100m柱布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

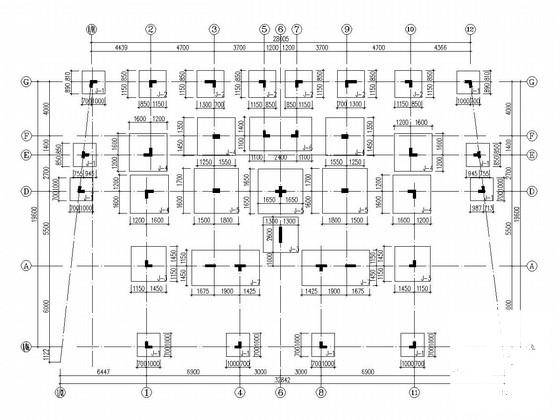

  • 两层异形柱框架结构别墅结构CAD施工图纸 - 1
    第 1 张图
  • 两层异形柱框架结构别墅结构CAD施工图纸 - 2
    第 2 张图
  • 两层异形柱框架结构别墅结构CAD施工图纸 - 3
    第 3 张图
  • 两层异形柱框架结构别墅结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
