3层异形柱框架结构旅游度假村别墅结构施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目是广东某别墅项目,包括C、D、E三种类型,均为三层,异形柱框架结构,采用预应力混凝土管桩(摩擦端承管桩),桩端持力层端阻力特征值为3500KN;该项目采用静压桩施工。抗震设防烈度为7度。
该资料包含:各栋 结构设计说明 ,梁配筋大样及平面表示法说明,预应力混凝土管桩说明及大样详图,基础图,梁板柱图,梯表,楼梯图,节点详图等共计42张图。
分享投稿时间:近几年6月。

二层梁板配筋图

三层梁板配筋图

柱轴线定位及截面变化图

节点详图

柱 表

楼梯详图

预应力混凝土管桩说明及大样详图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

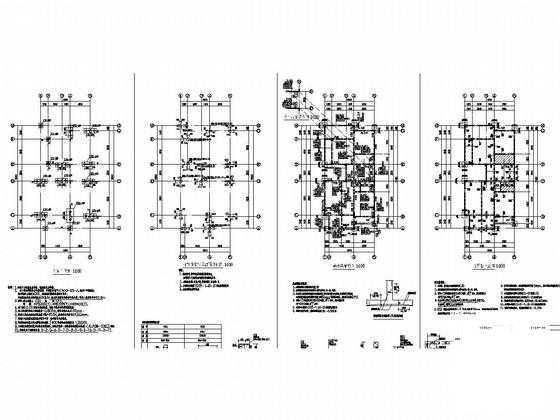

  • 异形柱框架结构别墅 - 1
    异形柱框架结构别墅 - 1

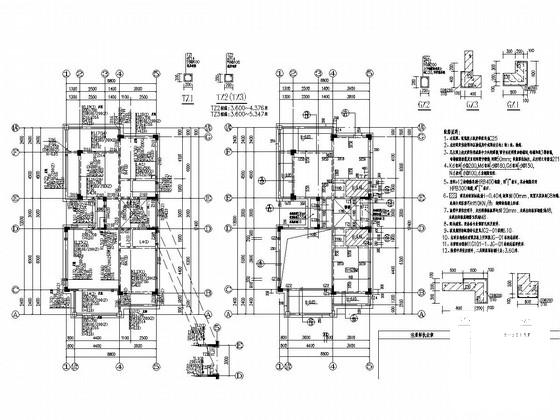

  • 异形柱框架结构别墅 - 2
    异形柱框架结构别墅 - 2

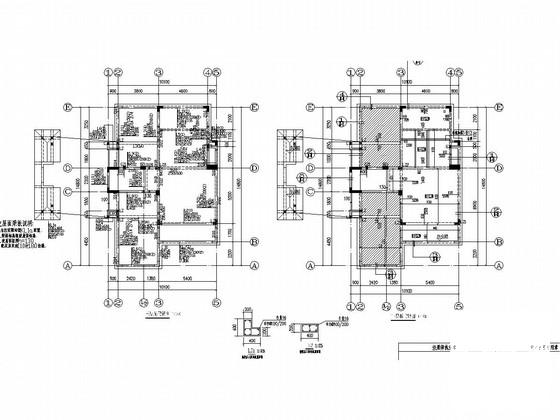

  • 异形柱框架结构别墅 - 3
    异形柱框架结构别墅 - 3
  • 异形柱框架结构别墅 - 4
    异形柱框架结构别墅 - 4
  • 异形柱框架结构别墅 - 5
    异形柱框架结构别墅 - 5
  • 异形柱框架结构别墅 - 6
    异形柱框架结构别墅 - 6
  • 异形柱框架结构别墅 - 7
    异形柱框架结构别墅 - 7
以上是部分截图,请下载附件后查看完整高清内容
