840平方米4层异形柱框架结构别墅结构施工大样图

资料简介
赚取积分

建筑类别：别墅
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：抗震不设防
风压：0.30kN/平方米
雪压：0.40kN/平方米
参考图纸：43张
设计年代：近代

附件详情

该项目是江西某别墅项目，地上四层，异形柱框架结构，建筑设计面积：840平方米，占地面积：236平方米，采用独立基础，基础设计等级为丙级，该项目抗震设防类别为非抗震。
结构专业该资料包含：结构设计说明，基础平面布置图，柱布置图，梁水平、垂直方向平法配筋图，楼梯大样图等共计26张图。
建筑专业该资料包含：建筑设计说明，总平面图，各层平面图，剖面图，楼梯图，大样图，门窗大样图等共计17张图。
总计43张图，分享投稿时间：近几年

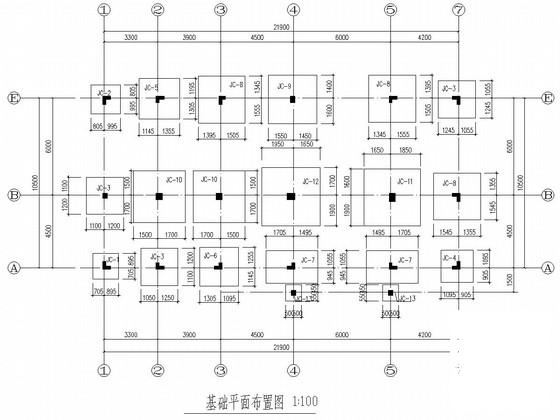

基础图

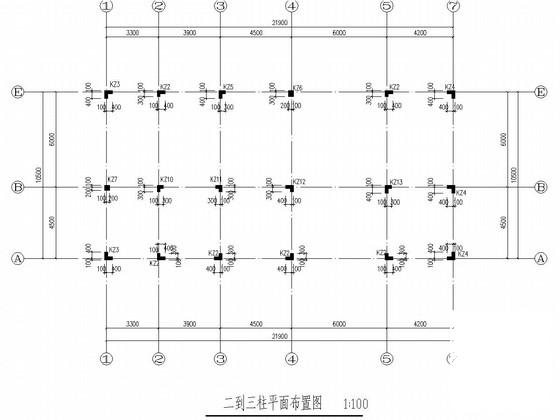

柱布置图

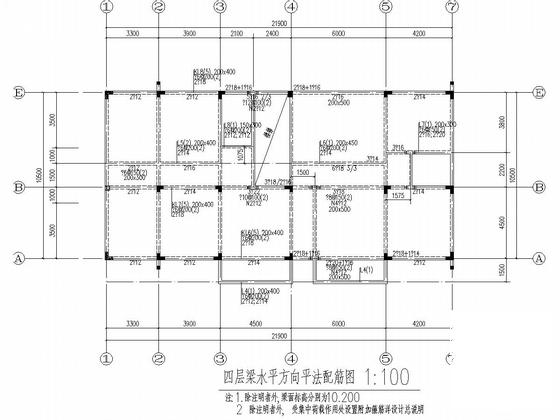

四层梁水平方向平法施工图

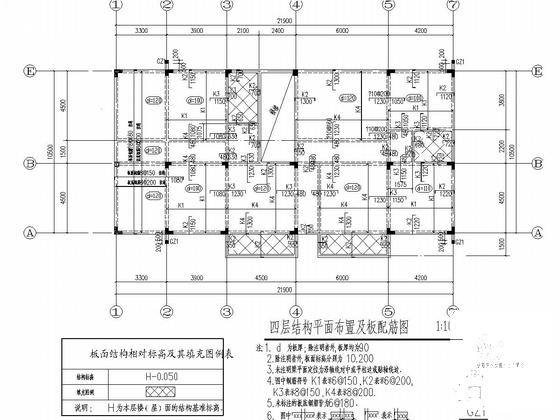

四层板配筋图

墙身大样图

马头墙结构详图

一层平面图

剖面图

四层梁垂直方向平法施工图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
