13100平米9层医院空调通风施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13100平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:空气-水系统
  • 水系统:同程式
  • 送风方式:侧面送风,散流器送风
  • 节点大样:集分水器,风机盘管

附件详情

该项目为医院建筑,建筑面积约13100M2,建筑高度32.40M,地上九层,地下一层,地上一,二层为门诊,三至八层为住院部,九层为手术部地下层为设备用房。该项目设集中冷热水系统,机组采用螺杆式风冷热泵机组,空调水系统同程系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

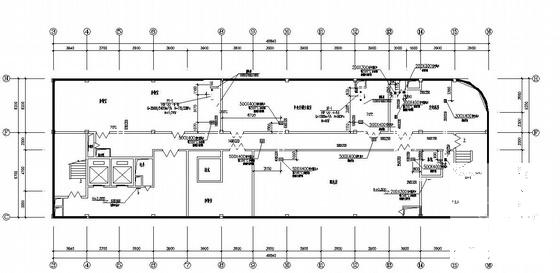

  • 通风空调施工图 - 1
    通风空调施工图 - 1

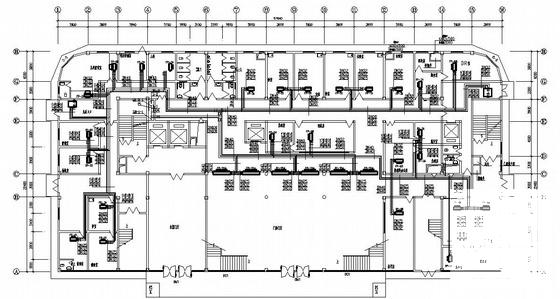

  • 通风空调施工图 - 2
    通风空调施工图 - 2
  • 通风空调施工图 - 3
    通风空调施工图 - 3
  • 通风空调施工图 - 4
    通风空调施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
