15层医院综合楼空调通风设计施工图纸

  • 建筑类别:综合建筑, 医疗建筑
  • 建筑类型:高层建筑
  • 建筑高度:49.6m
  • 地上楼层:15
  • 地下室:无
  • 设计阶段:施工图设计
  • 设计内容:空调, 通风, 防火排烟
  • 设计说明:有, 设计参数, 材料设备要求
  • 空调系统:低温送风, 变风量
  • 冷热源:风冷热泵, 汽锅炉
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 设计及施工说明
  • 图例
  • 主要设备材料表
  • 风管平面图
  • 水管平面图
  • 机房层暖通平面图
  • 防烟楼梯间前室正压送风系统图
  • 空调水系统图
  • 空调水系统原理图

附件详情

本图纸为江苏某医院综合楼空调通风设计施工图,大楼地上十五层,高49.6m;该楼用途包括病房、手术室、诊室以及办公等。
设计内容:1.大楼的空调及通风设计以及大楼防排烟设计。
空调系统:大楼空调负荷为:夏季 2036KW,冬季 1600KW;冷源采用两台RSW-300-2螺杆式冷水机组,单台制冷量1060KW,制冷量共2120KW, 供回水7/12°C;热源采用医院室外自建蒸汽锅炉房。
2.本病房楼所有房间均采用风机盘管加新风系统,每层设一台新风机,新风负荷由新风机承担,新风机设在专用机房内或吊装。
3.空调水系统均采用水平同程,竖向异程。
4.空调水系统采用开式膨胀水箱实现定压和补水,膨胀水箱设于屋面。
……


,图纸共22张。

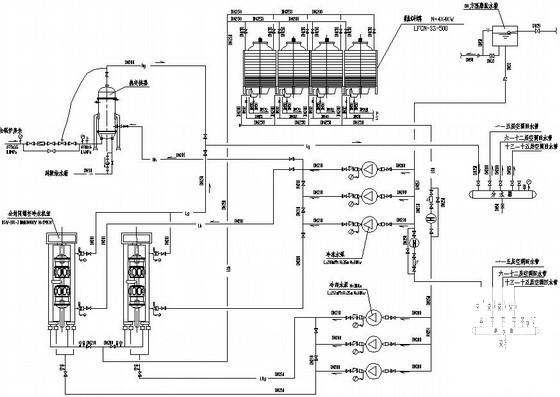

空调水系统原理图

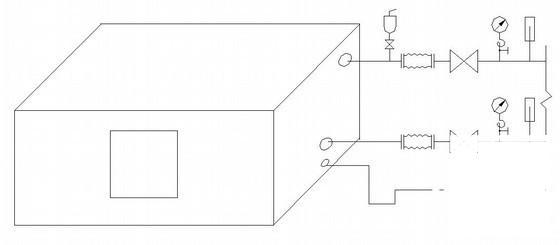

新风机组接管图

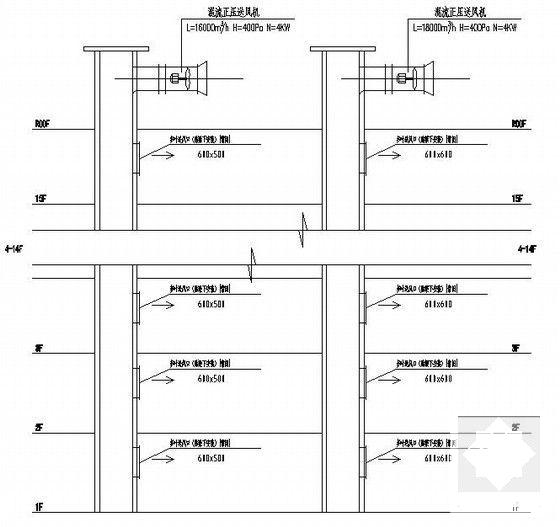

防烟楼梯间前室正压送风系统

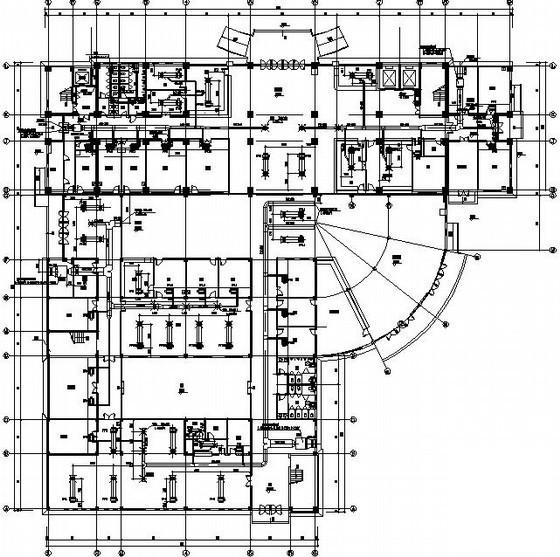

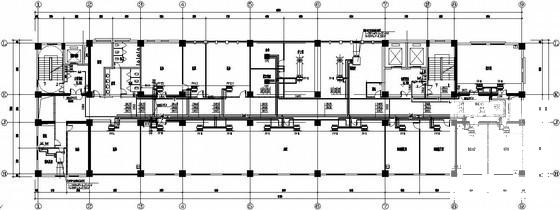

风管平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1
  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2
  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3
  • 综合楼空调设计图纸 - 4
    综合楼空调设计图纸 - 4
  • 综合楼空调设计图纸 - 5
    综合楼空调设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
