一、项目概要
1、该项目为一类高层办公楼，地下一层为车库，建筑高度95.15米。
2、设计内容包括室内生活给排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器的配置。
二、系统工况
1、给水系统：建设单位提供2个市政给水接口，市政水压约为0.25MPa。2层以下由室外给水管网直接供水，3层以上由地块内生活加压泵站供水。
1~2层为直供区，3~14层为加压低区，15~24层为加压高区。
2、排水系统：
1）、室内污、废水采用合流制，污水经化粪池处理后，排至市政污水管。
2）、污、废水采用旋流降噪特殊单立管排水系统。
3）、地下室排水：地下室设排水沟，汇集至集水坑，由潜污泵抽至室外检查井。
4）、屋面雨水经雨水落水管排至室外雨水管网，该项目设计重现期取5a。
3、 ：
该项目采用区域消防系统，设置一座470T消防水池、水泵房（位于地下车库）和屋顶36T消防水箱（位于2#楼屋顶）。消防水池储存室内消火栓用水和喷淋用水，室外消防水量由室外消防环网供给。
本建筑消防用水量：室内消火栓用水量40L/s，室外消火栓用水量40L/s，火灾延续时间2h；喷淋用水量40L/s，火灾延续时间1h。

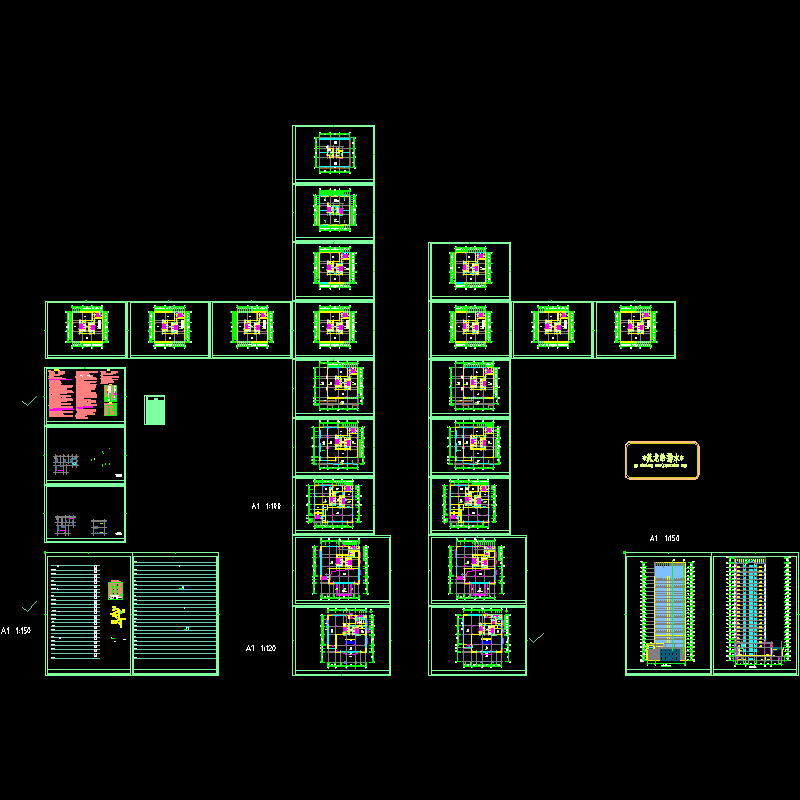

编制于2014年，共27张
