25层钢筋混凝土结构一类高层办公楼给排消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统, 喷淋系统
  • 供水方式:分区供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:浙江

附件详情

  • 给排水设计说明
  • 给排水平面图
  • 机房层给排水平面图
  • 喷淋平面图
  • 卫生间大样图
  • 喷淋系统原理图
  • 给排水系统原理图

附件详情

一、项目概要
1、该项目为一类高层办公楼,地下一层为车库,建筑高度95.15米。
2、设计内容包括室内生活给排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器的配置。
二、系统工况
1、给水系统:建设单位提供2个市政给水接口,市政水压约为0.25MPa。2层以下由室外给水管网直接供水,3层以上由地块内生活加压泵站供水。
1~2层为直供区,3~14层为加压低区,15~24层为加压高区。
2、排水系统:
1)、室内污、废水采用合流制,污水经化粪池处理后,排至市政污水管。
2)、污、废水采用旋流降噪特殊单立管排水系统。
3)、地下室排水:地下室设排水沟,汇集至集水坑,由潜污泵抽至室外检查井。
4)、屋面雨水经雨水落水管排至室外雨水管网,该项目设计重现期取5a。
3、 消防系统
该项目采用区域消防系统,设置一座470T消防水池、水泵房(位于地下车库)和屋顶36T消防水箱(位于2#楼屋顶)。消防水池储存室内消火栓用水和喷淋用水,室外消防水量由室外消防环网供给。
本建筑消防用水量:室内消火栓用水量40L/s,室外消火栓用水量40L/s,火灾延续时间2h;喷淋用水量40L/s,火灾延续时间1h。
,共27张

排水平面图

机房给排平面图

给排水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

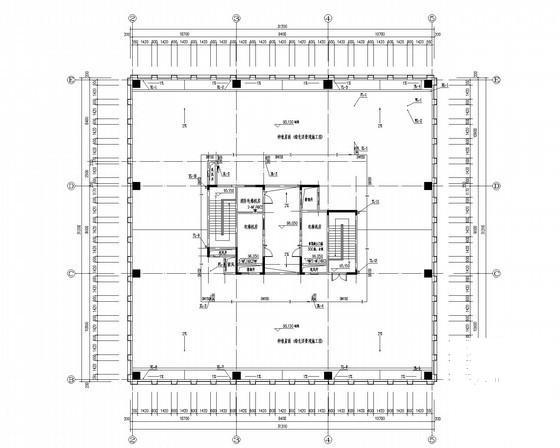

  • 25层钢筋混凝土结构一类高层办公楼给排消防CAD施工图纸 - 1
    第 1 张图

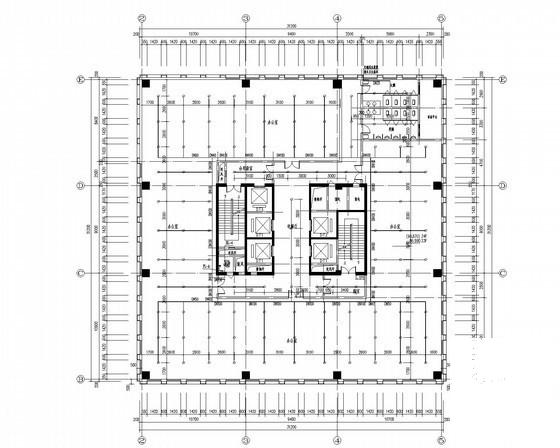

  • 25层钢筋混凝土结构一类高层办公楼给排消防CAD施工图纸 - 2
    第 2 张图

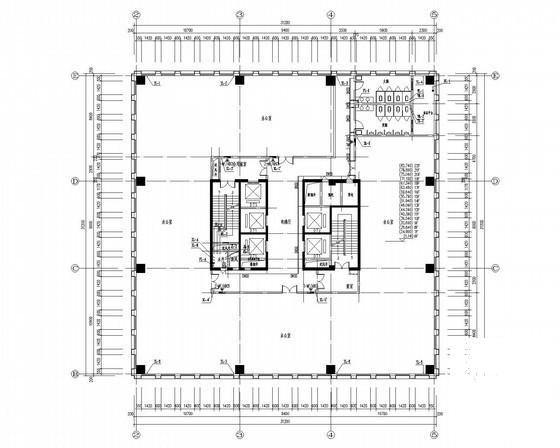

  • 25层钢筋混凝土结构一类高层办公楼给排消防CAD施工图纸 - 3
    第 3 张图

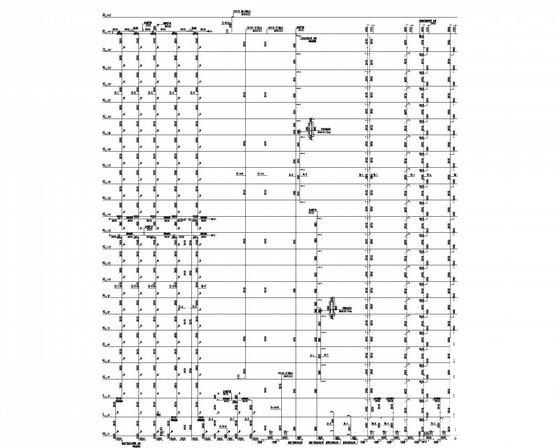

  • 25层钢筋混凝土结构一类高层办公楼给排消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
