6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计内容:采暖
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 项目所在地:黑龙江

附件详情

一、项目概要
该项目办公楼地上6层,地下一层,设计范围包括地板辐射采暖、消防及给排水系统设计三部分内容。

二、采暖设计
1.该资料为XXXX办公楼采暖设计,系统采用低温热水地板辐射采暖系统,本系统供暖方式为连续性采暖;
2.系统供、回水温度65-55 C。本系统阻力损失为:4.5mHO.(仅指从地暖分水器至地下交联管环路部分),地面材质除卫生间 走廊 楼梯间等房间按瓷砖类计算.其余均按复合地板类计;
3.采暖地热管道采用交联聚乙烯PE-X管,地面下敷设的盘管埋地部分必须无接头。

三、消防给排水系统
1.生活给水由街区生活给水泵提供.消防给水由设在地下室的室内消防泵提供;
2.室内消防用水量为:q=20L/s,H=45米;
3.生活给水PP-R管;热熔连接。

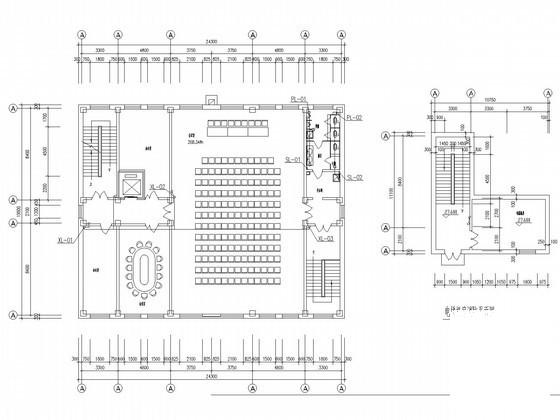

六层给排水消防平面图

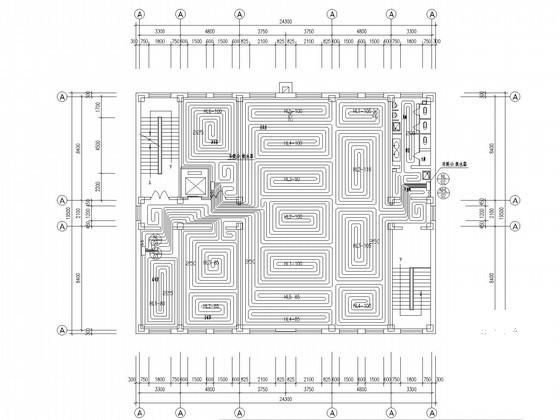

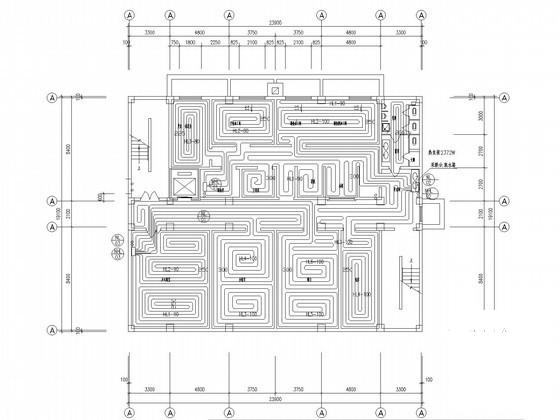

地下一层地热盘管平面图

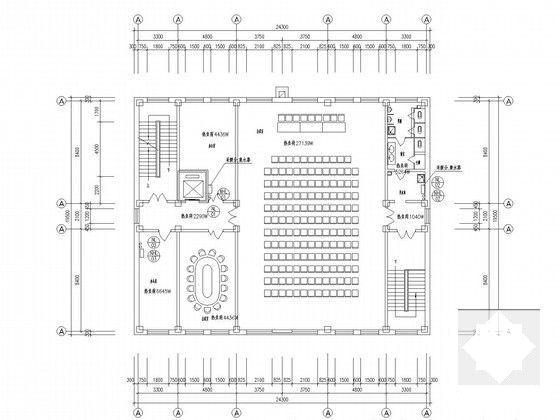

六层采暖平面图

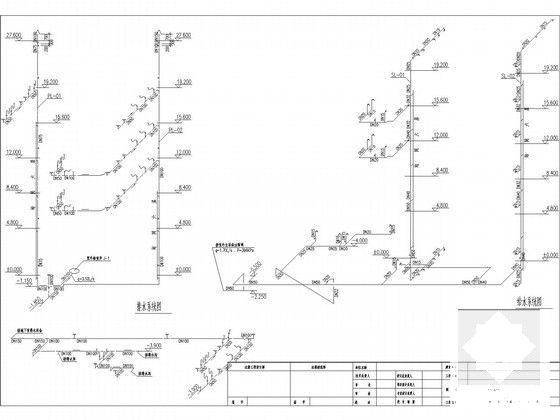

消火栓系统图

地下一层消防平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计) - 1
    第 1 张图
  • 6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计) - 2
    第 2 张图
  • 6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计) - 3
    第 3 张图
  • 6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计) - 4
    第 4 张图
  • 6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计) - 5
    第 5 张图
  • 6层办公楼地板辐射采暖及消防给排CAD施工图纸(排水系统设计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
