9万平48层甲级商务写字楼给排消防CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：超高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：94862平方米
建筑地上层数：48层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：62张
设计年代：近代
地下室用途：车库,设备用房
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水分区：四区以上
雨水重现期：3年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,泵房,卫生间
项目所在地：安徽

附件详情

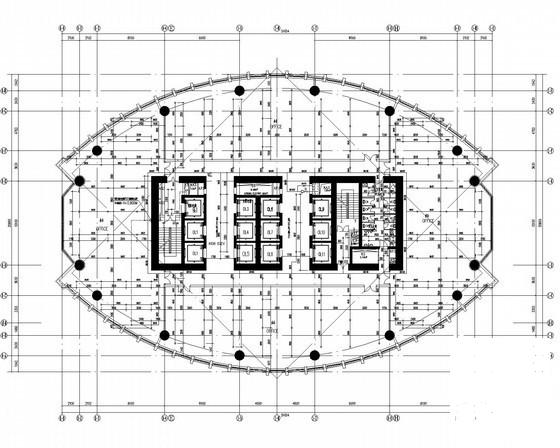

给排水及消火栓平面图
直升停机坪给排水及消火栓平面图
机房屋虹吸式雨水排水平面图
机房屋给排水及消火栓平面图
喷淋平面图

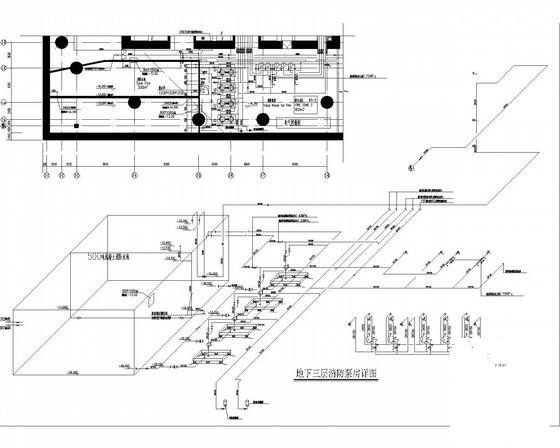

消防泵房详图
机房层消防水箱大样图
泵房详图
地下消火栓平面图

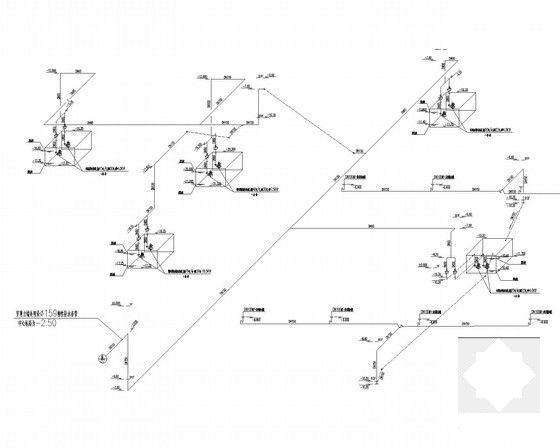

地下室排水透视图
虹吸式雨水排水系统图
污水系统原理图
给水系统原理图
喷淋系统原理图
消火栓系统原理图
水管井大样图
内嵌剪力墙消火栓箱留槽大样图
地下予留套管及泵房设备基础平面图
消防给水总平面图

附件详情

一、项目概要：该项目甲级商务写字楼，位于经济开发区中心，省会展中心。建筑物地上48层，地下3层，建筑高度189.9m，建筑面积约94862平方米，其中地上建筑面积72886平方米，地下建筑面积21976平方米。地下室一共三层为设备用房、停车库等其它辅助用房，1~4层为办公大堂、商务办公区等，5~48层为办公区，其中15、30层为避难层，兼做设备用房。
二、设计内容：
1、室内、外给水管道系统。
2、室内、外排水管道系统。
3、室内、外消防管道系统。

泵房详图

地下室给排水平面图

地下室排水透视图

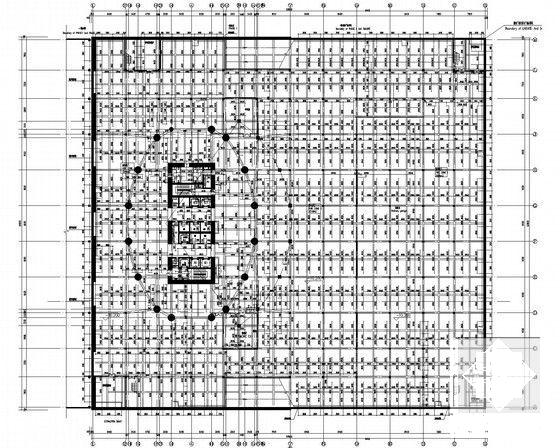

地下室喷淋平面图

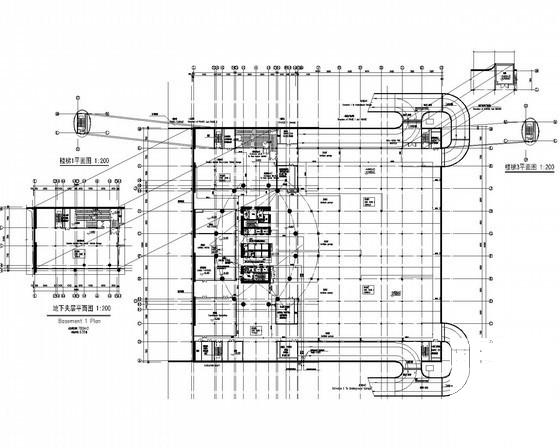

地下室消火栓平面图

给排水及消火栓平面图

地下室排水

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
