6层框架结构中心小学宿舍楼结构设计施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是重庆某中心小学宿舍楼项目,主体结构6层,局部7层,框架结构,主体结构嵌固部位为基顶,采用机械挖孔桩基础,基础设计等级为丙级,抗震设防烈度为6度。

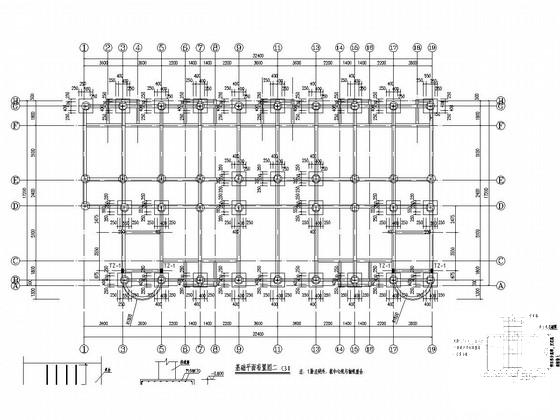

该资料包含:结构设计总说明,基础 平面布置图 ,基础大样图,框架柱归并和定位图,梁平法配筋图,板配筋图, 楼梯详图 等共计14张图。
分享投稿时间:近几年6月。

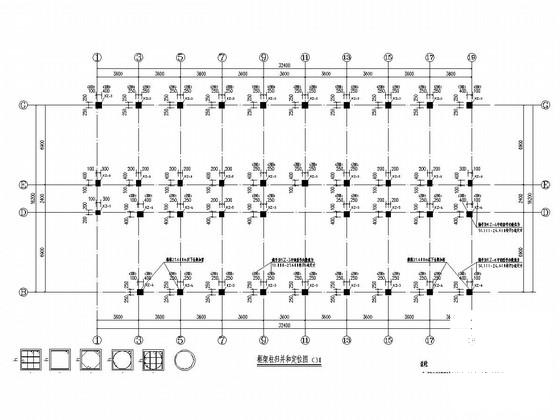

柱布置图

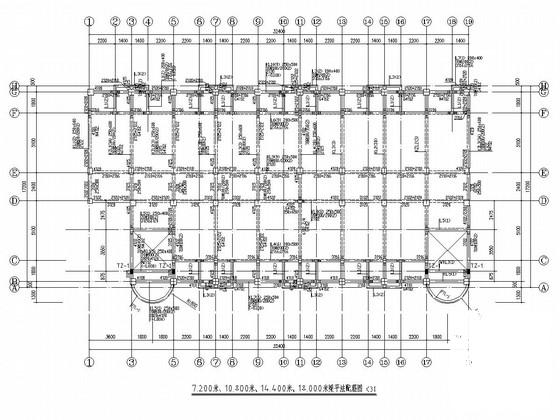

梁配筋图

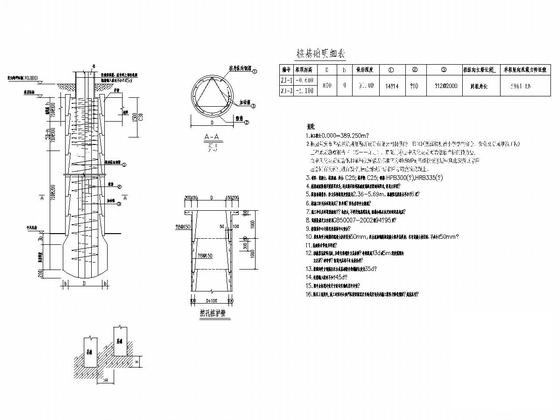

桩详图

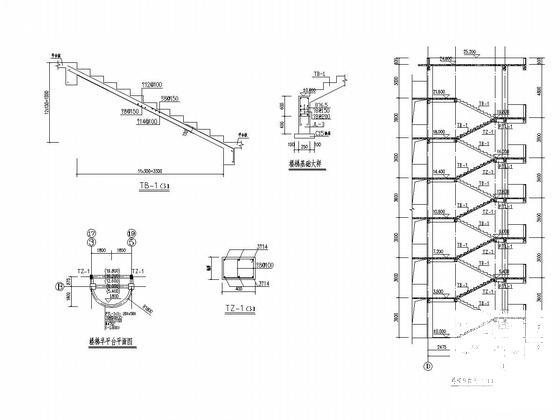

楼梯图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
