5层框架结构中心小学教学楼结构设计施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目是中心小学教学楼,5层框架结构,基础形式为柱下十字交梁,抗震设防烈度为7度,基础设计等级为乙级。
该资料包含: 结构设计说明 ,基础梁配筋图,基础翼缘尺寸图,梁板柱图,楼梯图等共计12张图。
分享投稿时间:近几年2月。

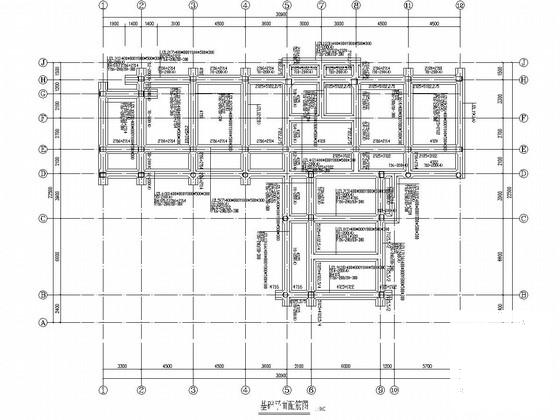

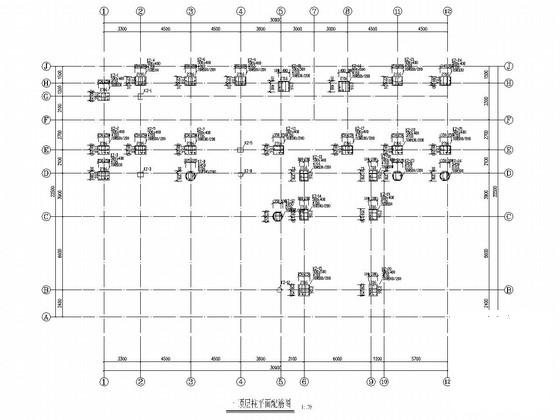

柱布置图

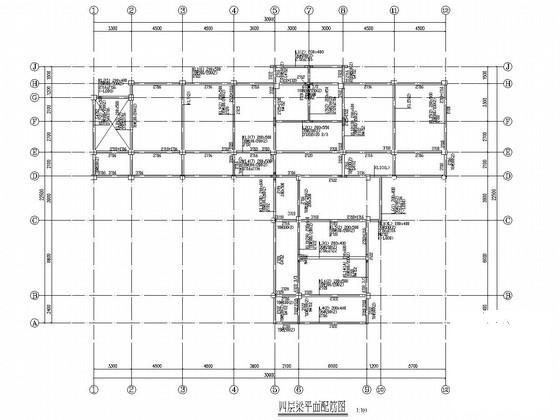

梁配筋图

基础翼缘尺寸图

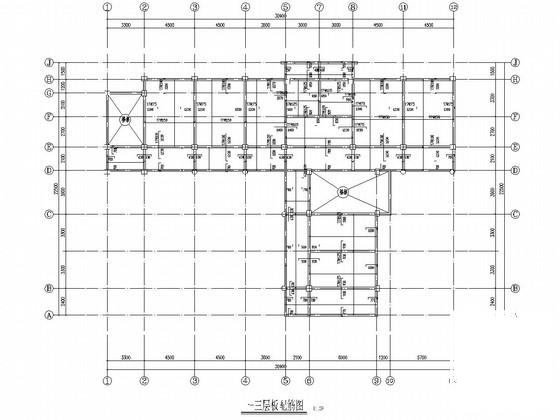

板配筋图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 小学教学楼结构设计 - 1
    小学教学楼结构设计 - 1
  • 小学教学楼结构设计 - 2
    小学教学楼结构设计 - 2
  • 小学教学楼结构设计 - 3
    小学教学楼结构设计 - 3
  • 小学教学楼结构设计 - 4
    小学教学楼结构设计 - 4
  • 小学教学楼结构设计 - 5
    小学教学楼结构设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
