灾后重建镇中心小学大门、运动场建筑施工大样图

  • 工程设计年代:近代-09
  • 图纸设计深度:施工图
  • 建筑设计面积:31平方米
  • 建筑高度:4.85米
  • 建筑层数:1
  • 参考图纸:15张

附件详情

灾后重建某镇中心小学大门、运动场 建筑施工 图——15张CAD

包括校前广场、运动场、学校大门等工程

该资料包含:设计说明、平面图、屋顶平面图、立面图、剖面图、大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

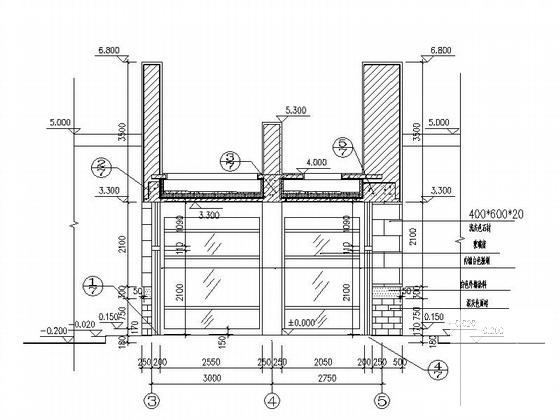

  • 运动场施工 - 1
    运动场施工 - 1

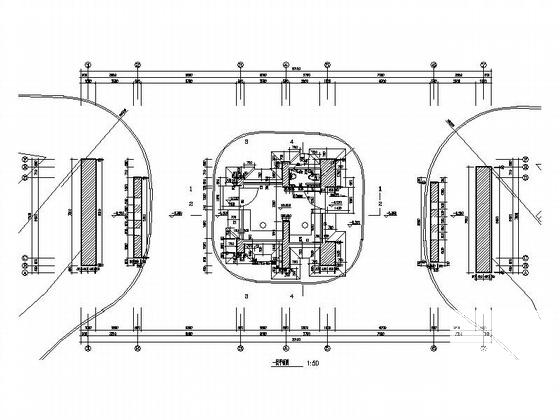

  • 运动场施工 - 2
    运动场施工 - 2

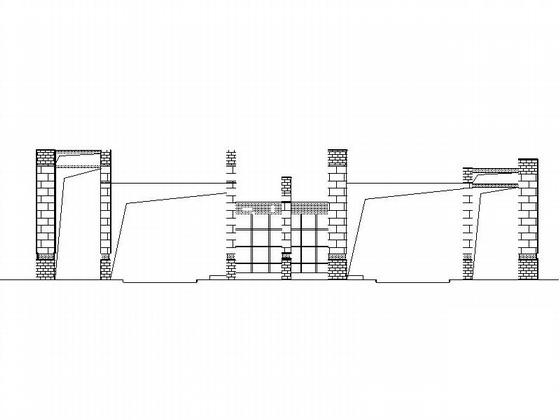

  • 运动场施工 - 3
    运动场施工 - 3
  • 运动场施工 - 4
    运动场施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
