5层框架结构卫生院住院大楼结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是湖南某县卫生院住院大楼项目,该项目为框架结构,地上结构层为5层,室外地面至主要屋面高度19.45米,天然地基,独立基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,基础图,基础详图,梁板柱图,楼梯图等共计16张图,包含各层梁板柱荷载计算图。
分享投稿时间:近几年10月。

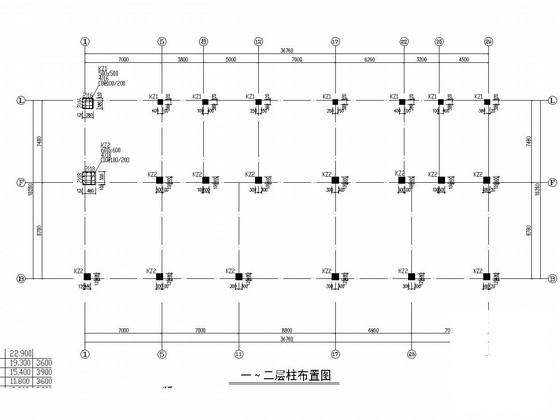

柱布置图

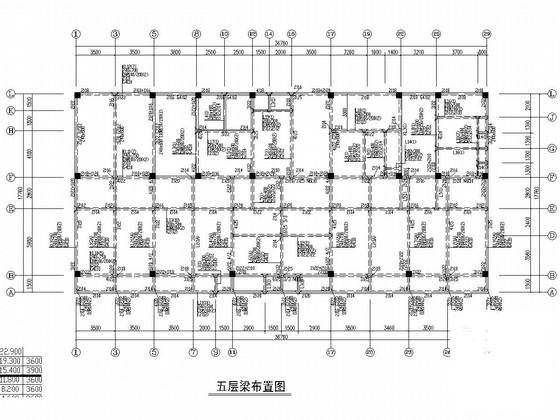

梁配筋图

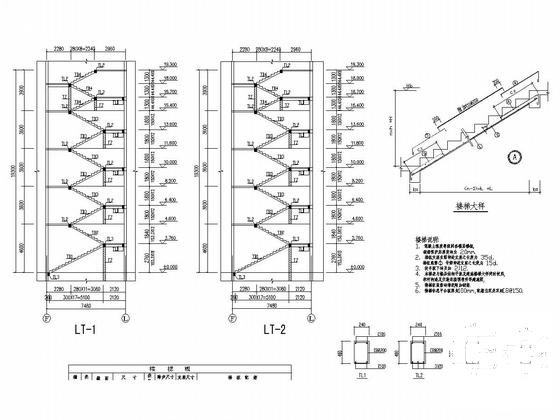

楼梯图

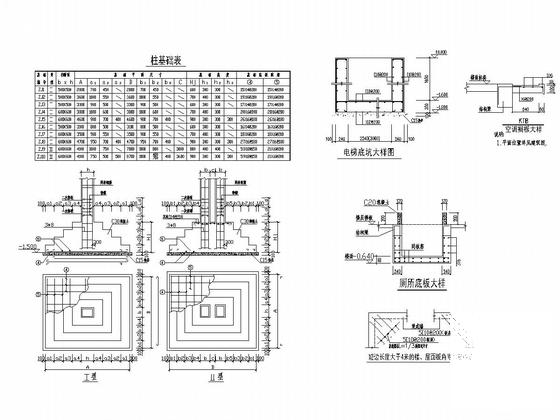

基础详图
