高层框架剪力墙医院住院部大楼结构施工图纸平面布置图

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:58张
  • 设计年代:近代
该附件为: 高层框架剪力墙医院住院部大楼 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目项目为医院建筑,本子项为住院医技部楼,建筑设计结构形式为框架剪力墙结构。±0.000m以上23层,主屋面标高为99.300m;±0.000m以下3层,地下室顶板为嵌固端;该项目安全等级为二级,地下室底板及挡墙防水抗渗等级为P8,该项目属于超长结构,应有专项施工方案,基本风压:Wo =0.30kN/m(50年一遇),地面粗糙度为B类,该项目高度大于60m,属于对风荷载比较敏感的高层建筑,根据《高层建筑混凝土结构技术规程》(JGJ3-近代),承载力设计时,按基本风压的1.1倍采用,基本雪压:So=0.30kN/m(50年一遇)。抗震设防烈度为6度,设计基本地震加速度为0.05g,设计地震分组为第一组,特征周期为0.35s。多遇地震时水平地震影响系数最大值为0.04,结构阻尼比为0.05。地基基础设计等级:甲级,设计使用年限:50年,建筑物的耐火等级:一级。
  • 包含:结构总说明,基础平面图,基础详图,地下室底板X向梁平法施工图,地下室底板Y向梁平法施工图,地下室底板平法施工图,负三层板平法施工图,负三层梁平法施工图,负二层板平法施工图,负二层梁平法施工图,负一层(地下室顶板)板平法施工图,等共计58张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

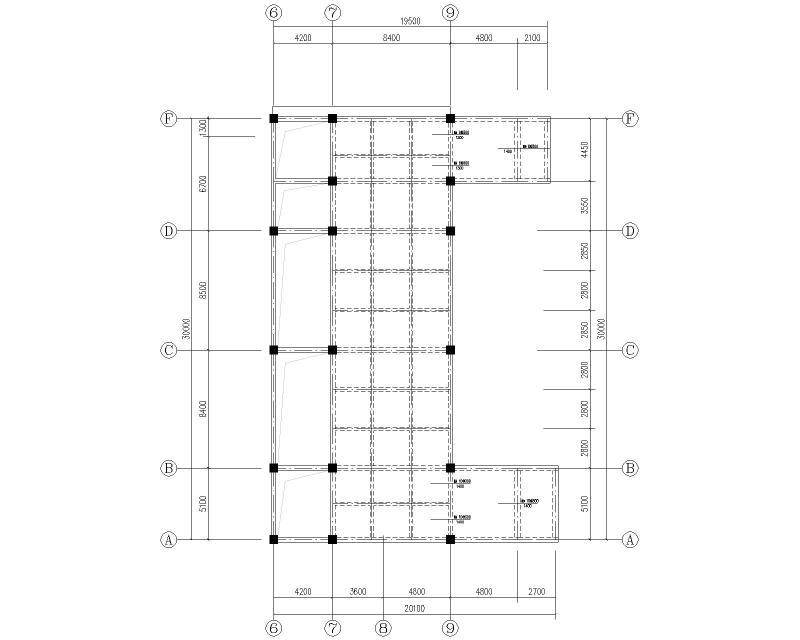

  • 连廊一层板平法施工图
    连廊一层板平法施工图

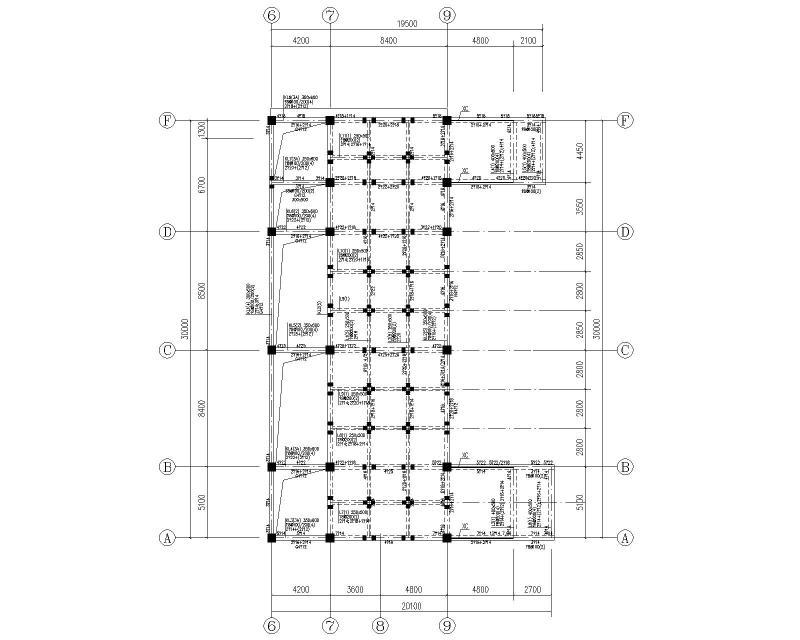

  • 连廊一层梁平法施图
    连廊一层梁平法施图
  • 五层板平法施工图
    五层板平法施工图

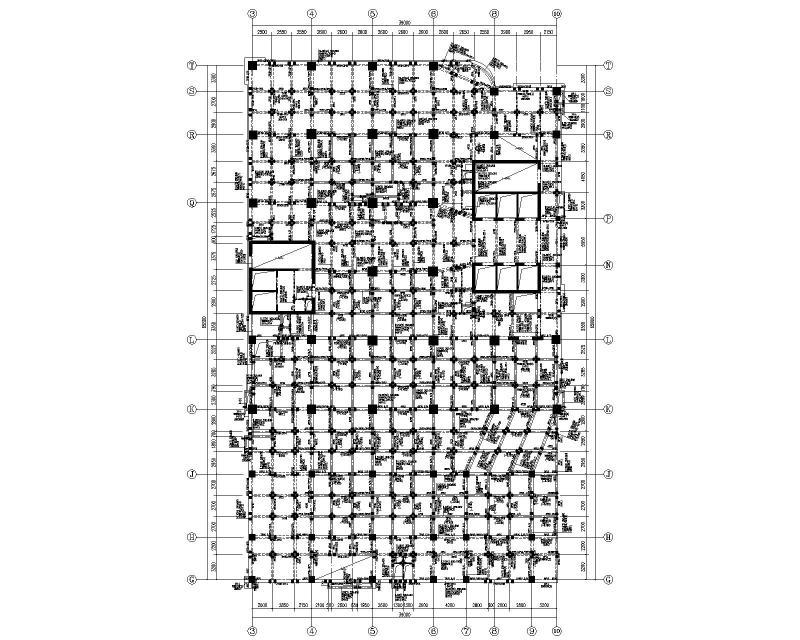

  • 五层梁平法施工图
    五层梁平法施工图
  • 基础平面图
    基础平面图
  • 墙柱平面布置图
    墙柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
