4层卫生院4层大楼电气CAD施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3000平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、竖向配电系统图
  • 三、弱电系统图
  • 四、 配电箱系统
  • 五、 照明平面图
  • 六、 弱电平面图
  • 七、防雷接地平面图

附件详情

本稿件是某卫生院四层大楼电气施工图纸,属公共建筑,建筑面积约3000平方米,高14.4米,4层。电气设计包含配电设计、电话网络系统、有线电视系统、残卫呼叫设计、照明设计、插座布置、防雷接地系统等。

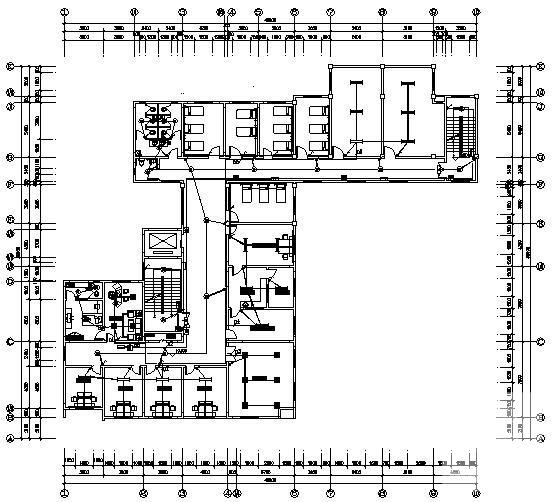

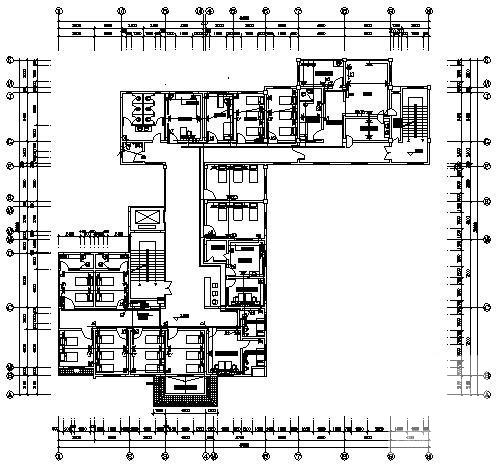

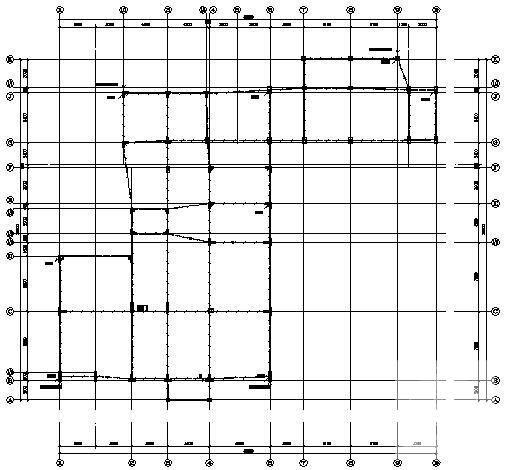

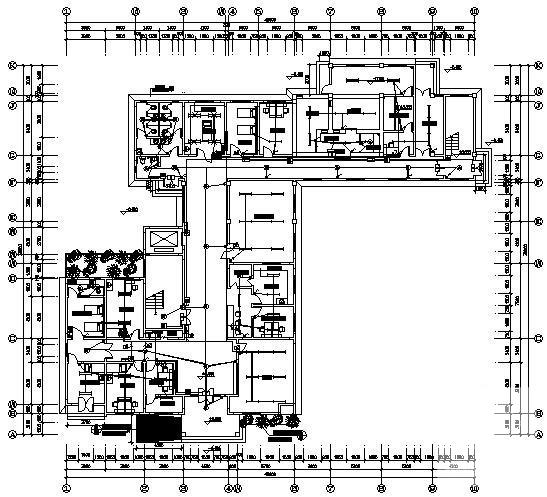

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
