22层中心医院住院大楼给排水CAD施工大样图.dwg

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:高层建筑
  • 地上层数:22层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水,虹吸雨水(满管)
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30
  • 特殊系统:虹吸雨水
  • 大样节点:卫生间
  • 项目地址:湖南

附件详情

  • 给排水总设计说明
  • 给排水总平面图
  • 给排水平面图
  • 消防平面图
  • 各层平面图
  • 屋顶层平面图
  • 污物间大样图
  • 卫生间大样图
  • 给水系统原理图
  • 热水给水系统原理图
  • 排水系统原理图
  • 雨水系统原理图
  • 循环冷却水系统原理图
  • 自喷系统原理图
  • 消火栓系统原理图

附件详情

该项目设有生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。给水系统分二个区,地下一层至六层为低区,由室外市政给水管网直接供水,七至二十二层为高区,由屋顶生活水箱供水;该项目污、废水采用合流制;屋面雨水内天沟采用虹吸雨水斗,屋面雨水均采用虹吸雨水排水系统;室内消火栓用水量为30L/s,室外消防水量为20L/s;该项目设自动喷水灭火系统,医疗区按中危险级Ⅰ级设计,停车库按中危险级Ⅱ级设计,灭火用水量30L/s,地下二层设二台自动喷水泵,一用一备,互为备用,该泵运行情况应显示于消防中心和水泵房的控制盘上。
近代年,共45张图纸。


一层给排水平面图

屋顶层平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

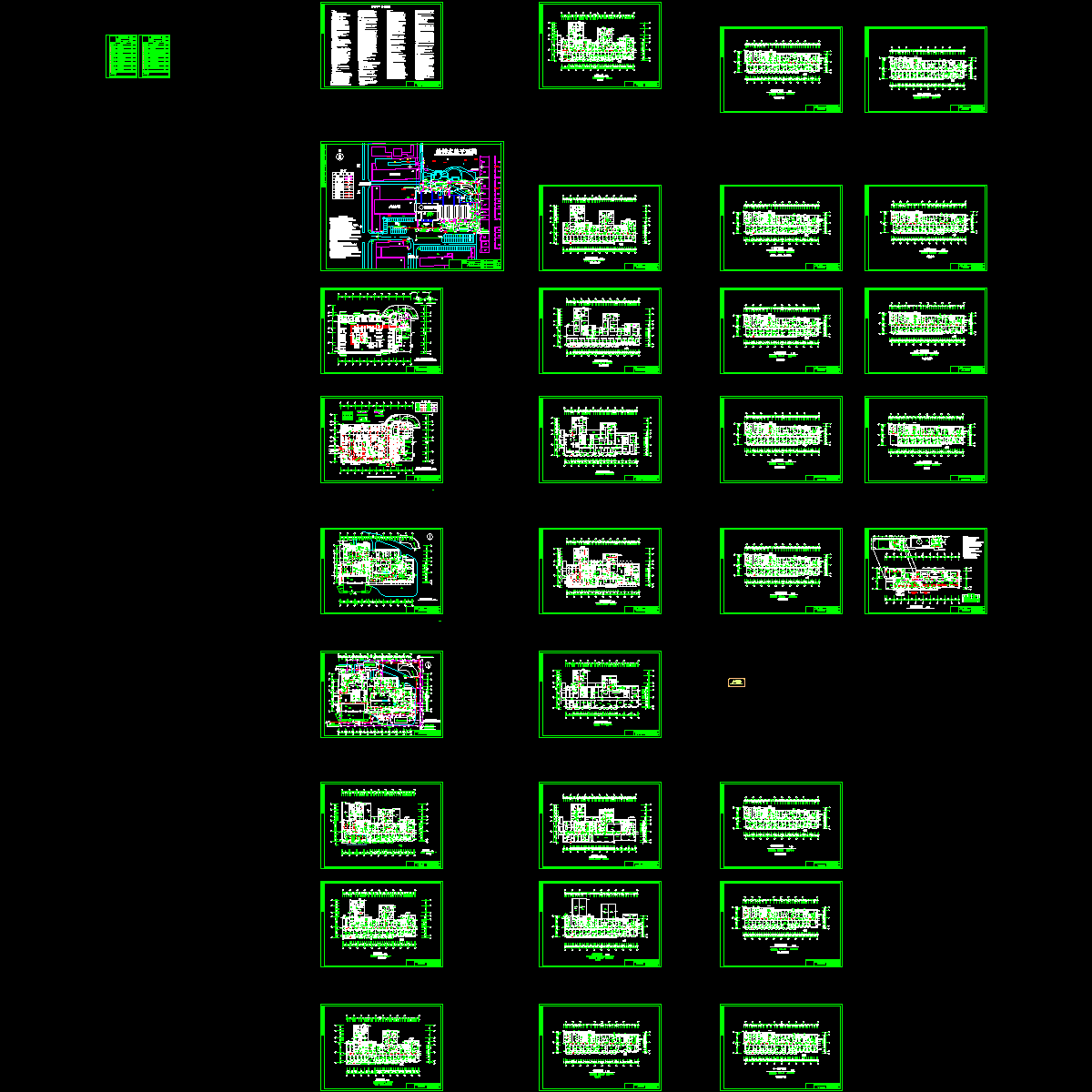

  • 22层中心医院住院大楼给排水CAD施工大样图.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
