7层星级宾馆给排水CAD施工图纸
- 设计说明：有
- 建筑类别：宾馆,酒店
- 建筑高度：高层建筑
- 建筑结构形式：钢筋混凝土结构
- 地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,水泵,泵房,厨房,卫生间,阀门管件,设备房布置
- 热水供应方式：集中热水供应
- 项目地址：江苏
附件详情
- 资料目录
- 主要设备一览表
- 给排水设计施工说明
- 一层给排水平面图（冷热水）
- 一层给排水平面图（排水、消火栓）
- 一层给排水平面图（喷淋）
- 二层给排水平面图
- 二层厨房给排水平面图
- 二层给排水平面图（喷淋）
- 三层给排水平面图
- 三层给排水平面图（喷淋）
- 四层给排水平面图
- 四层给排水平面图（喷淋）
- 五层给排水平面图
- 五层给排水平面图（喷淋）
- 六、七层给排水平面图
- 六、七层给排水平面图（喷淋）
- 室内冷水系统图
- 室内热水系统图
- 室内排水系统图
- 消火栓给水系统图
- 湿式喷水灭火系统图
附件详情
该项目位于江苏，该项目所用材料，规格，施工要求及施工验收标准等，均按现行国家标准，规范及规程执行。该项目为七层公共建筑。标高以米为单位，其他尺寸以毫米为单位。设计内容：生活给水系统、生活热水系统、生活排水系统、消火栓给水系统、湿式自动喷淋系统、灭火器的配置。
编制于2010年，共25张图。
二层给排水平面图
三层给排水平面图
室内热水系统图
湿式喷水灭火系统图
厨房给排水平面图

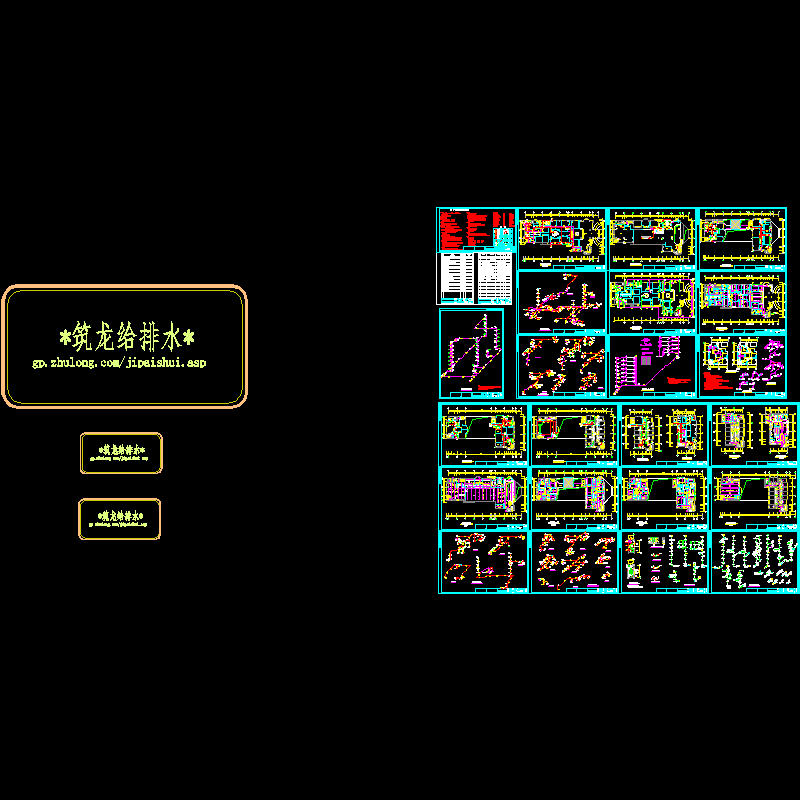

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：2.2 MB
- 收藏次数：0
-
文件名称：
附件-995860079887867806857.rar
