6层星级宾馆建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业,宾馆,酒店
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱,水泵,泵房,卫生间,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 给排水设计说明
  • 给排水总平面图
  • 给排水详图
  • 给水、热水管线系统图
  • 消火栓、自喷管线系统图
  • 排水、雨水管线系统图
  • 一层消防及喷淋平面图
  • 二层消防及喷淋平面图
  • 三—五层消防及喷淋平面图
  • 六层消防及喷淋平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四、五层给排水平面图
  • 六层给排水平面图
  • 屋面给排水及消防平面图

附件详情

该项目位于广东,为六层星级宾馆建筑。本图纸所注尺寸单位除管径以毫米计外其余均以米计。设计范围:该项目设计范围为室内外给排水及消防部分。包括生活给水系统、生活热水系统、生活排水系统、污水系统、废水系统、雨水系统、消火栓系统、自动喷淋系统。
,共15张图。

一层消防及喷淋平面图

二层消防及喷淋平面图

消防系统

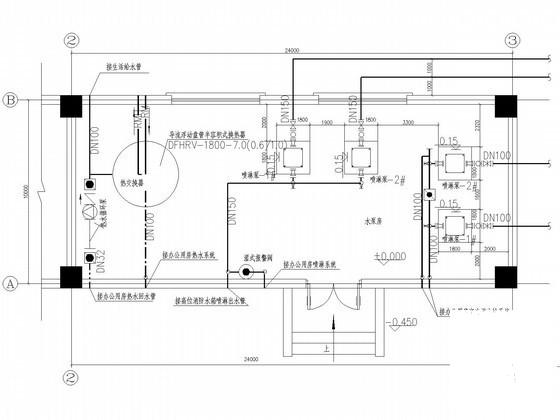

水泵房管线平面布置详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

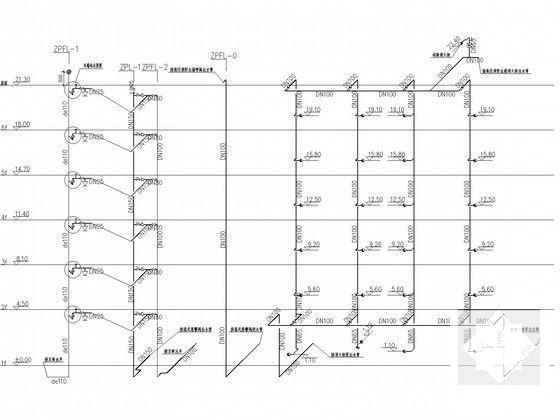

  • 6层星级宾馆建筑给排水CAD施工图纸 - 1
    第 1 张图

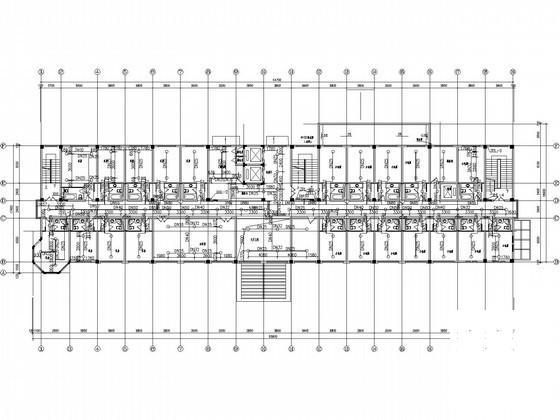

  • 6层星级宾馆建筑给排水CAD施工图纸 - 2
    第 2 张图

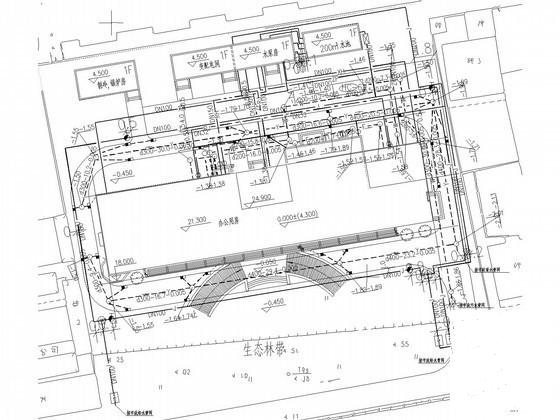

  • 6层星级宾馆建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 6层星级宾馆建筑给排水CAD施工图纸 - 4
    第 4 张图

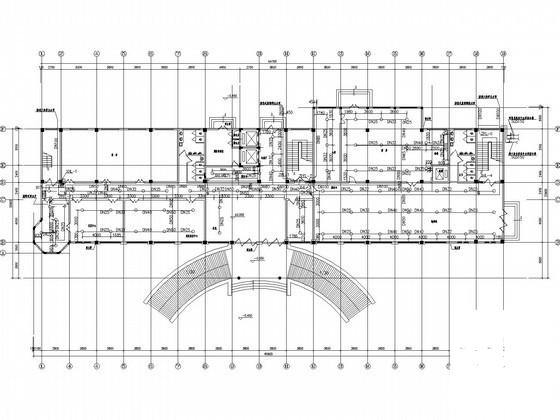

  • 6层星级宾馆建筑给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
