铸造车间给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 排水技术:虹吸雨水(满管)
  • 大样节点:泵房
  • 项目所在地:黑龙江

附件详情

  • 设计说明、图例、材料表及资料目录

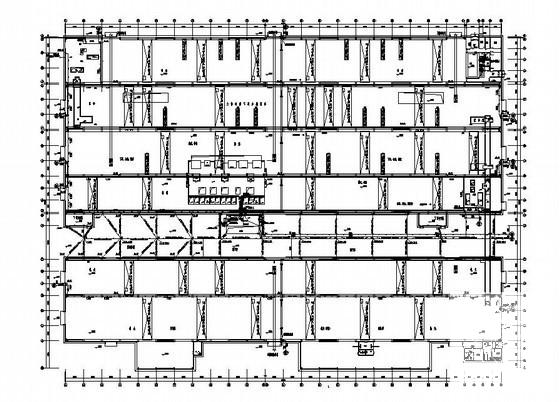

  • 车间给排水平面图
  • 屋面给排水平面图
  • 卫生间、浴室给排水平面放大图
  • 生活间给水、热水系统图
  • 生活间排水系统图
  • 屋面雨水排水系统图

附件详情

1、本建筑采用雨、污水分流制。污水排入院区污水管网,经污水处理站处理后排入厂区水池内。最高日排水量为 18m/d
2、车间屋面采用虹吸排水方式,由专业厂家设计、施工及安装。
3、生活间、循环水泵房、变电所屋面及简易搭棚采用重力排水方式,设计重现期P=10年,暴雨强度q=448L/S.ha,经管道排出室外后接入厂区雨水管后直接排入厂区水池内。

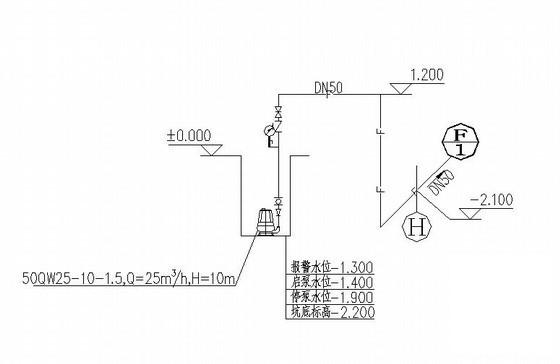

排水示意图

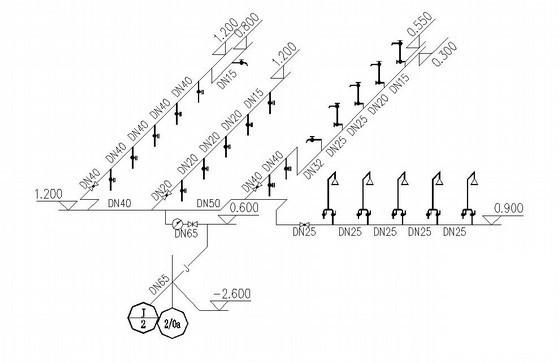

生活间给水系统图

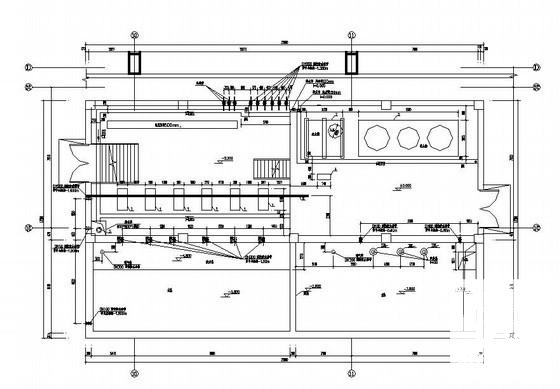

循环水泵房给排水设备 平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水施工图纸 - 1
    给排水施工图纸 - 1
  • 给排水施工图纸 - 2
    给排水施工图纸 - 2
  • 给排水施工图纸 - 3
    给排水施工图纸 - 3
  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
