该项目为新建多层综合楼,共五层,1~4层为商场,5层为办公用房,建筑高度21.600米。该项目设有生活给水系统、室内消防给水系统、生活排水系统、消防排水系统。1、该项目生活总用水量为:52M3/d,最大小时用水量为:5.75M3/h。生活给水由市政给水管网直接供给, 该项目室外消防水量取25L/s,室内消火栓水量取30L/s。火灾延续时间取2小时。喷淋系统取30L/S,火灾延续时间取1小时。该项目按中危险级二级设置自动喷水灭火设备。自喷系统为1~5层商业用房、办公用房及走道竖向不分区,设1组湿式水力报警阀装置。均设置ZST15/68,54型玻璃球闭式下垂型喷头。设计喷水强度取8L/min.m2。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

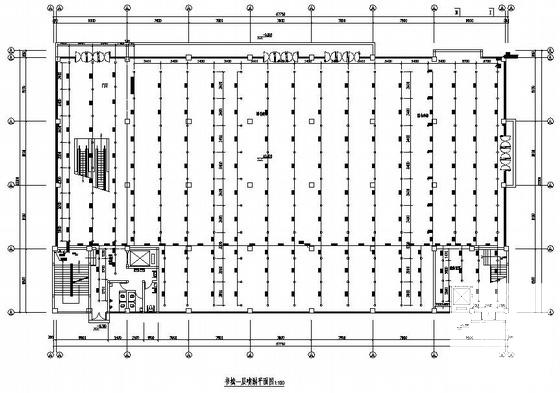

  • 给排水施工图纸 - 1
    给排水施工图纸 - 1

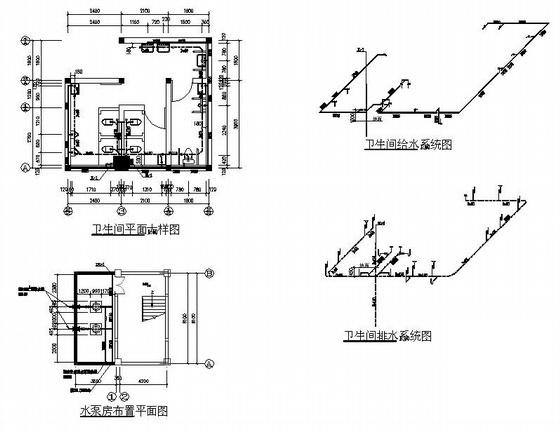

  • 给排水施工图纸 - 2
    给排水施工图纸 - 2

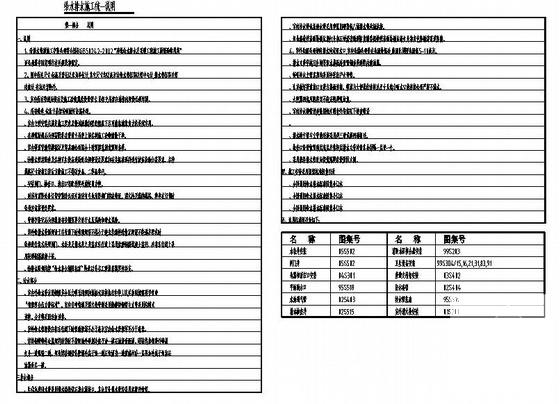

  • 给排水施工图纸 - 3
    给排水施工图纸 - 3

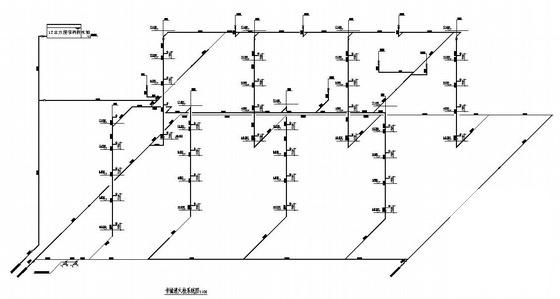

  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
