30层剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是安徽某高层住宅项目,地上30层,地下一层,剪力墙结构,地上建筑面积10719.28平方米,地下室354.35平方米,抗震设防烈度为6度,采用静压预应力混凝土高强管桩,基础设计等级为甲级。
包括结构图纸:钢 结构设计说明 (雨蓬),桩位图,筏板布置图,剪力墙结构平面图,梁板、配筋图,墙身详图等共计21张图;建筑专业图纸:建筑设计说明,平立剖面图,楼梯图, 节点图 ,墙身详图等共计20张图。
总计41张图。

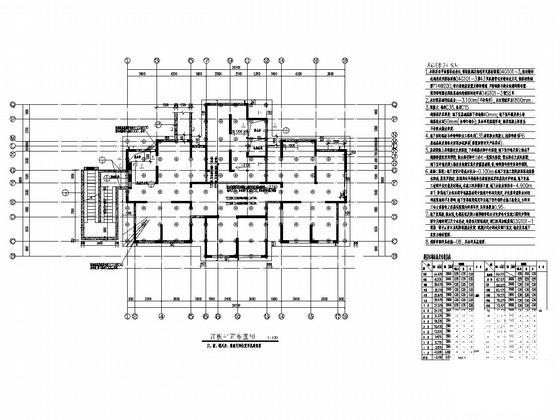

筏板 平面布置图

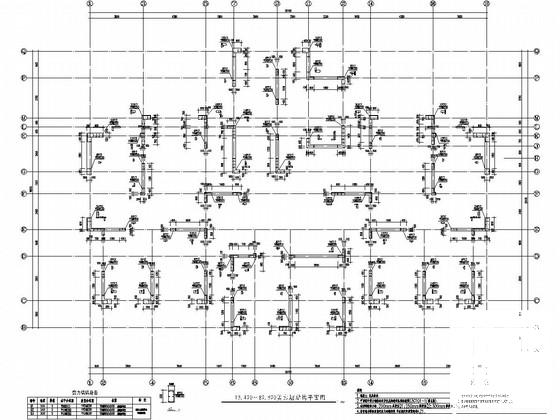

15.470~87.970剪力墙结构平面图

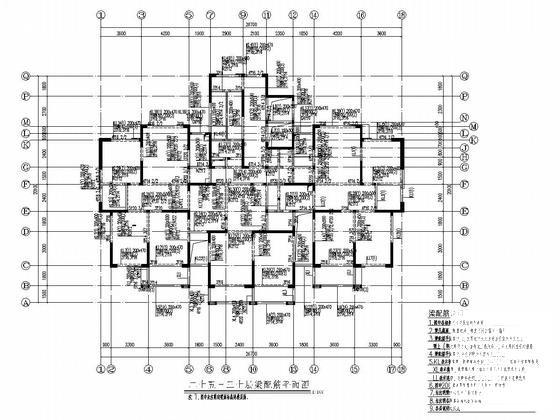

二十五~三十层梁配筋平面图

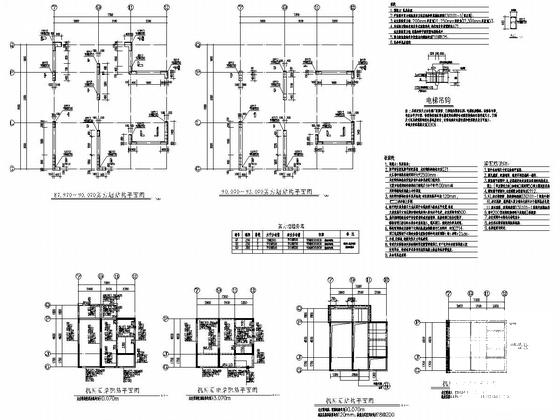

90.070~93.070剪力墙结构平面图

墙身大样

二~二十八层平面图

自行车坡道详图

三~三十层结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1
  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2
  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3
  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
  • 剪力墙结构住宅楼 - 7
    剪力墙结构住宅楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
