医院工程导轨式升降脚手架施工方案

附件详情

第一节 导座式升降脚手架简介
导座式升降脚手架是一种新型的附着式升降脚手架，与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比，具有显著的优点。
一、与传统的落地式双排脚手架比较：
1. 一次性投入的材料大大减少，提高周转材料的利用率；
2. 操作简单迅捷，劳动力投入少，劳动强度低；
3. 使用过程中不占用塔吊，加快施工进度；
4. 降低了工程成本。
二、与其它型式的升降脚手架比较：
1. 操作极为简便，误操作可能性小，容易管理。
2. 在升降及使用中，每一主框架处均有三点以上独立的附着点，其中任何一点失效，架子不会坠落或倾翻。
……
升降架升降程序：
准备工作→升（降）架前检查→上吊点悬挂葫芦→葫芦预紧→松开导向座上的固定扣件→升（降）架→过程监控→临时停架→取下下（上）导向座→安装上（下）导向座→提升（下降）到位→安装导向座上的固定扣件→松开葫芦→恢复组间连接及安全防护→检查验收
……
(5) 导轨和水平桁架的拆除：
? 当升降架拆除至底层水平桁架及导轨处时，须进行吊装拆除。拆除作业中，必须保证每一榀导轨上至少安装两个附墙导向座，并在每个附墙导向座的上下各加两个定位扣件，防止架体吊离时，导向座从主框架上脱落；螺栓、垫片拆下收集好集中运至地面。
? 根据升降架的跨度和平面布置情况，从分组端头开始，将升降架逐榀确定分段位置，一榀为一段，每段以导轨为中心，然后根据分段情况进行加固处理。
? 根据分段情况，在第一榀架相应位置将水平支撑框架连接螺栓拧出，使第一榀架成为一个独立的整体。
? 用塔吊垂直吊住导轨主框架，并将架体微微上提，使导向座不再受力，在各项工作完成并由现场主管人员确认无误后，将相应导向座位置的螺栓拆除，然后用塔吊将该段升降架吊至地面平放。
……

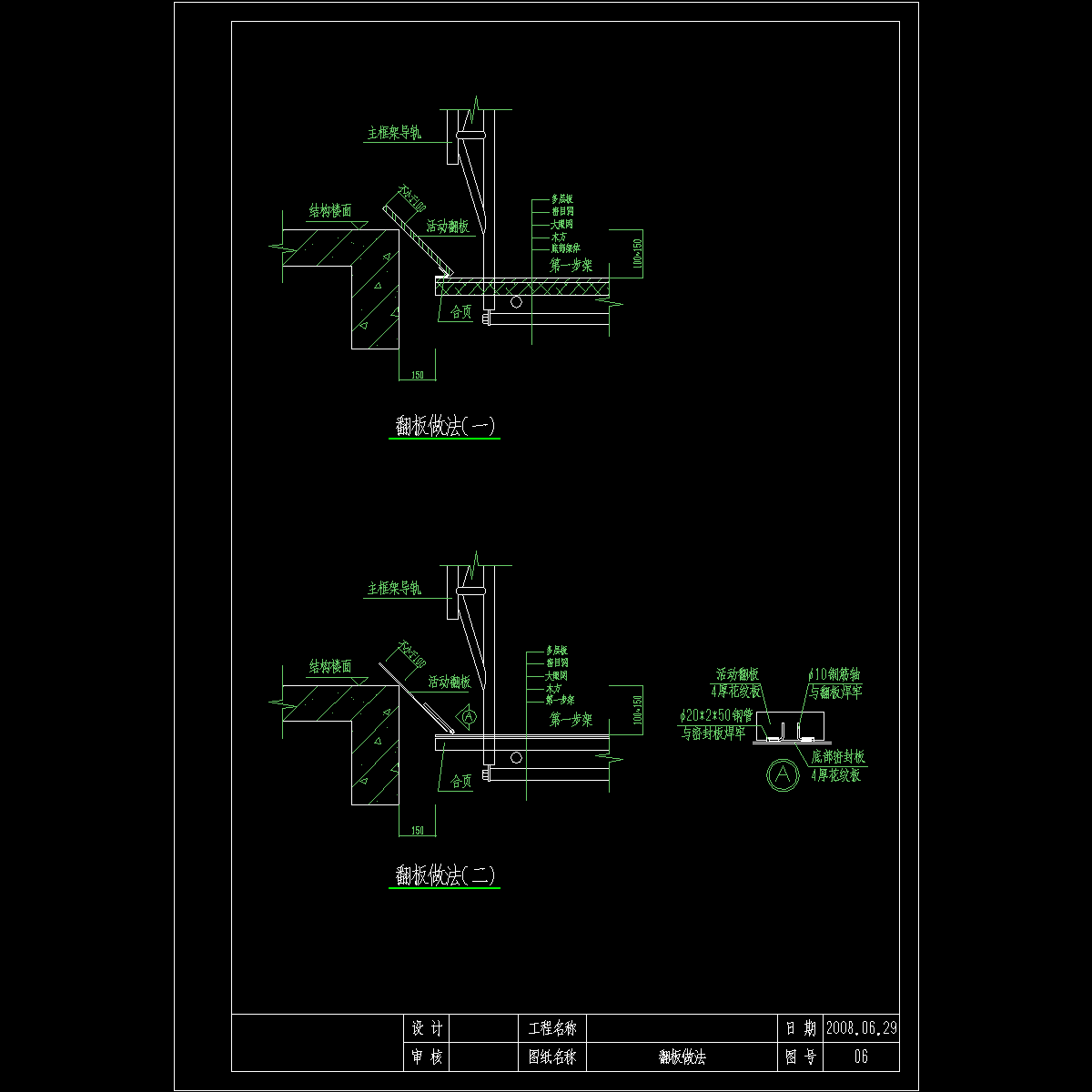

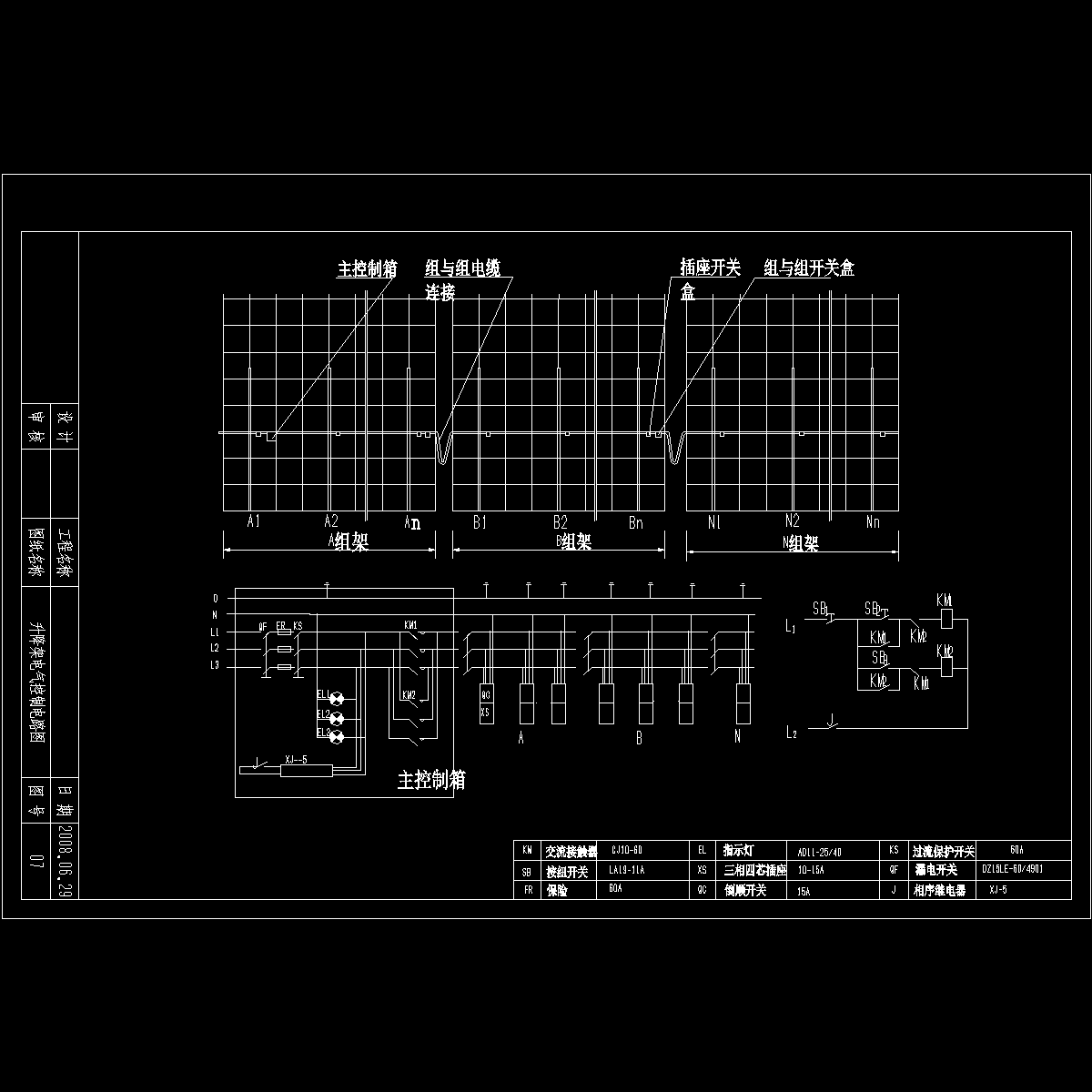

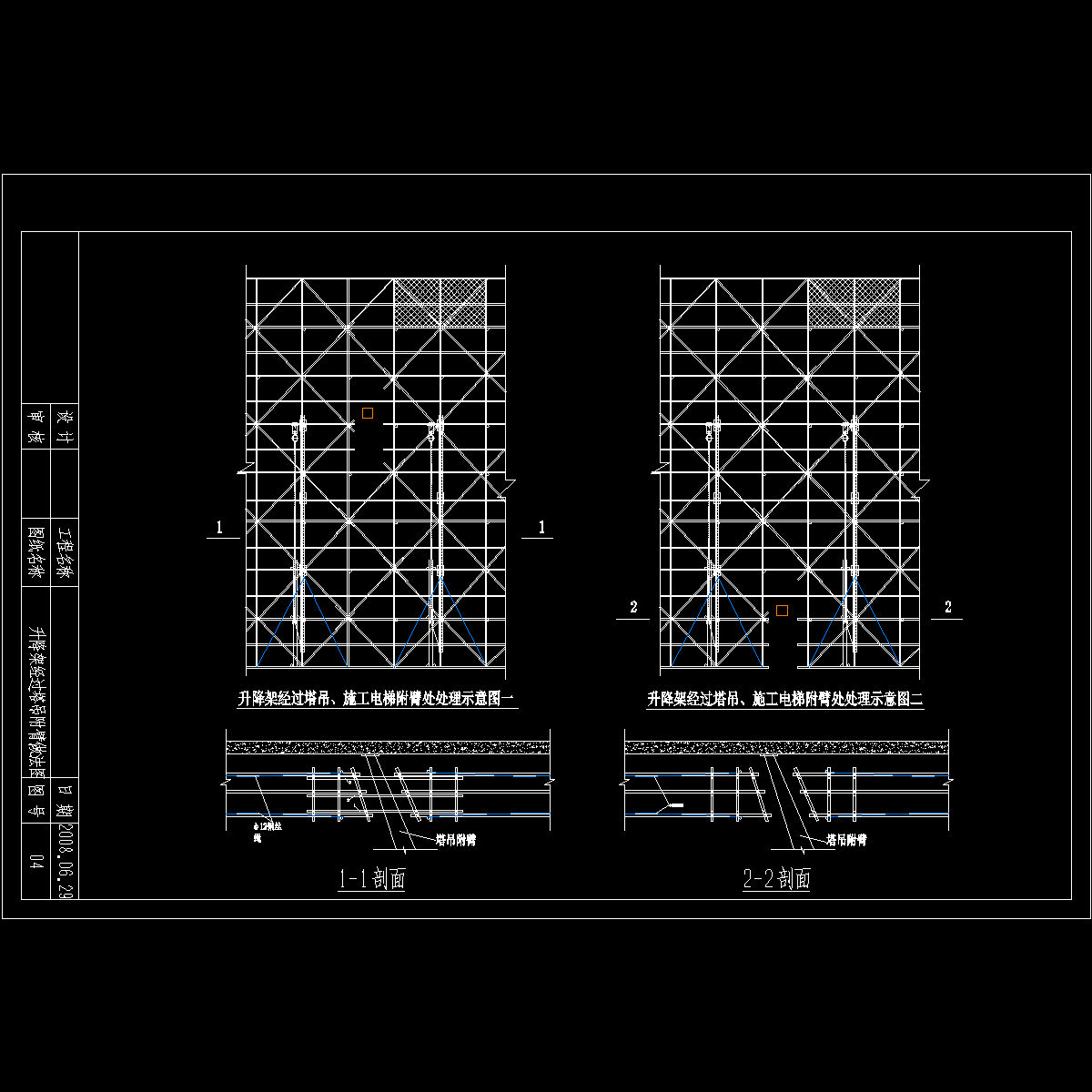

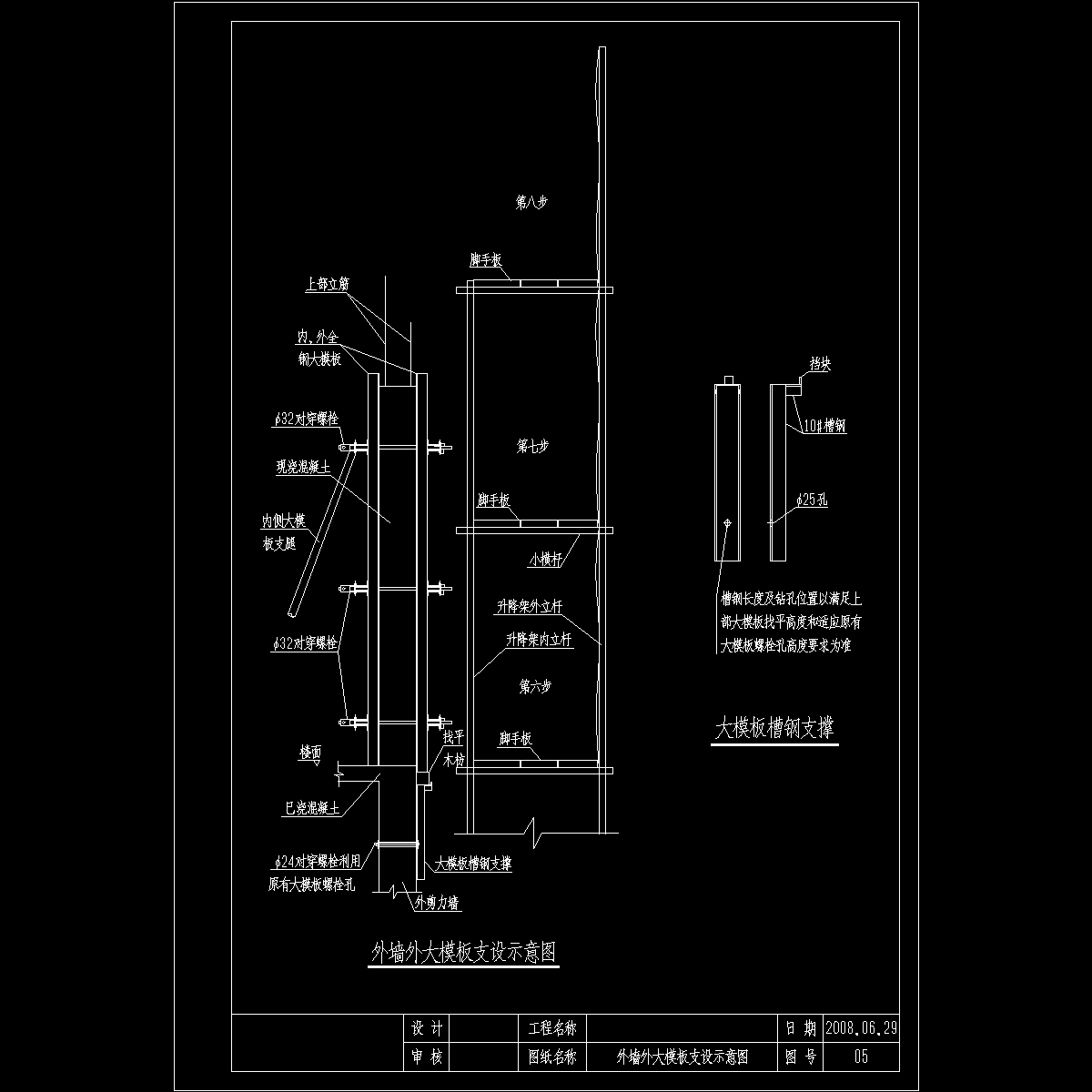

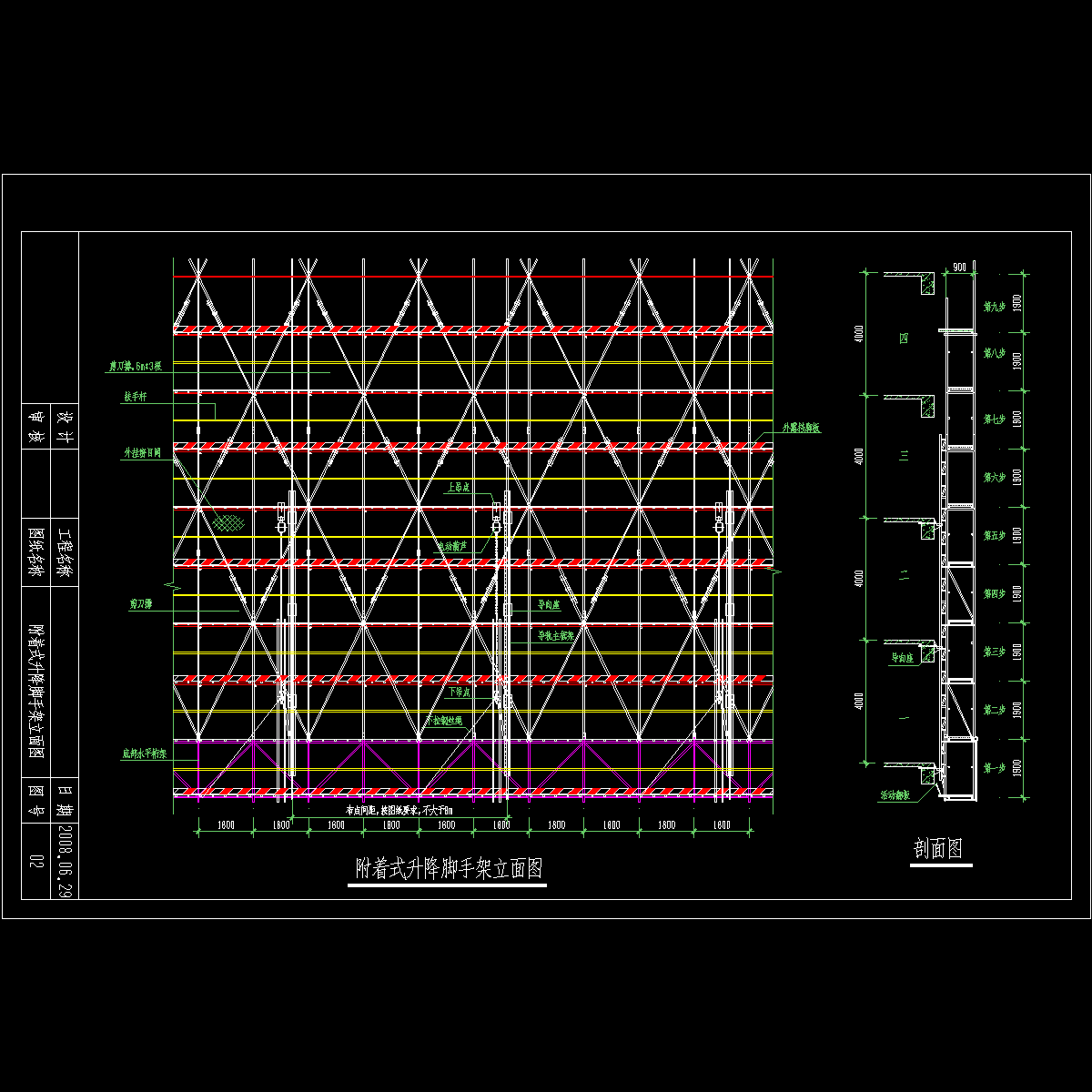

附有CAD大模板支设图、翻板作法图、电路图、附着建筑设计结构形式图、爬架立面图、爬架 平面布置图 、塔吊、电梯部位处理图等
……
23页，
