18层住宅楼给排水全套施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：54张
- 设计年代：近代
- 生活供水设计：生活给水系统,直饮水系统,中水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统
- 供水设备：高位水箱,稳压泵
- 供水方式：市政供水,变频供水
- 供水分区：三区
- 雨水重现期：50年
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱,水泵,泵房,设备房布置
- 热水供应方式：开式热水供应
附件详情
- 1.设计说明及图例（一）、（二）、（三）
- 2.主要设备表
- 3.生活给水及冷却循环水补水
- 4.中水回用水及直饮水系统原理图
- 5.消火栓给水系统原理图
- 6.自动喷水给水系统原理图
- 7.排水系统原理图
- 8.雨水系统原理图
- 9.地下三层给水排水平面图
- 10.地下二层给水排水平面图
- 11.地下一层给水排水平面图
- 12.一层给水排水平面图
- 13.二层给水排水平面图
- 14.三层给水排水平面图
- 15.四层给水排水平面图
- 16.五层给水排水平面图
- 17.六层给水排水平面图
- 18.七层至十层给水排水平面图
- 19.十一层至十四层给水排水平面图
- 20.十五层至十七层给水排水平面图
- 21.十八层、75.9平面给水排水平面图

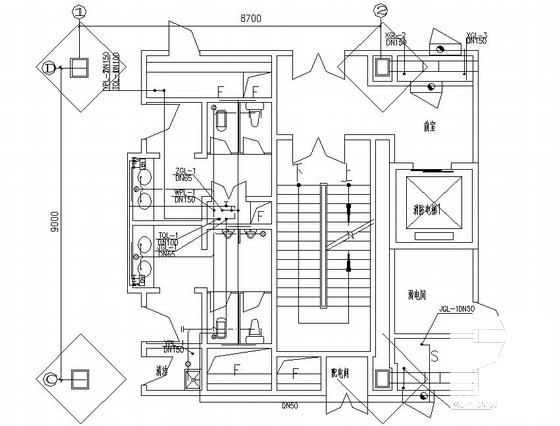

- 22.地下一层核心筒层给水排水设计图
- 23.二至十层核心筒层给水排水设计图
- 24.十一至十七层核心筒层给水排水设计图
- 25.十八层核心筒层给水排水设计图
- 26.地下二层消防给水平面图（一）（二）
- 27.一层消防给水平面图
- 28.二层消防给水平面图
- 29.三层消防给水平面图
- 30.四层消防给水平面图
- 31.五层消防给水平面图（一）（二）
- 32.六层消防给水平面图（一）（二）
- 33.七至十层消防给水平面图
- 34.十一至十四层消防给水平面图
- 35.十五至十七层消防给水平面图
- 36.十八层消防给水平面图
- 37.平面消防给水平面图
- 38.地下一层给水设备 平面布置图
- 39.给水站房给水排水设计图
- 40.中水站房给水排水设计图
- 41.消防泵房给水排水设计图
- 42.高位水箱间给水排水设计图
- 43.屋顶冷却塔给水排水设计图
- 设计计算书
附件详情
该项目是一栋高程住宅楼给排水项目，建筑层数为地上十八层，地下三层，建筑高度为75.9米；设计范围：给水系统、排水系统、消防给水系统、喷淋系统、雨水系统、直饮水系统、中水回用系统等；
，共计54张图纸；
2
3

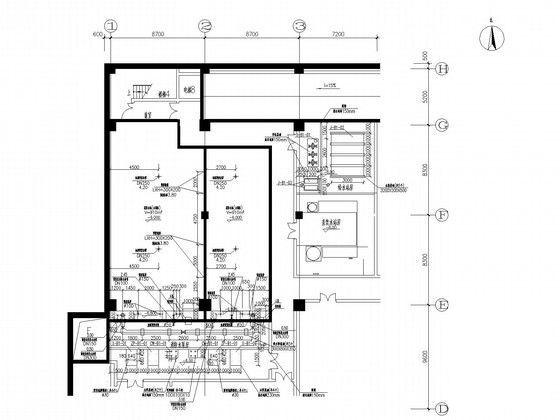

地下一层给水设备平面布置图
地下一层给水设备平面布置图
高位水箱间给水排水平面图
高位水箱间给水排水平面图
排水系统原理图
排水系统原理图
消火栓系统原理图
消火栓系统原理图
自动喷淋系统图
自动喷淋系统图
4
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水施工图 - 1 -
住宅楼给排水施工图 - 2 -
住宅楼给排水施工图 - 3 -
住宅楼给排水施工图 - 4 -
住宅楼给排水施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
