19层住宅楼给排水CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：15834平方米
- 建筑地上层数：19层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 地下室用途：设备用房, 其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：室内消火栓系统
- 供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
- 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
- 供水分区：两区
- 排水体制：污废合流, 雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：厨房, 卫生间, 阀门管件
- 项目所在地：北京
附件详情
- 设计及施工说明
- 高低区给水系统图
- 消火栓给水系统图
- 污水和雨水系统图
- 地下一层给排水及消防平面图
- 一层给排水及消防平面图
- 二层给排水及消防平面图
- 三-九层给排水及消防平面图
- 十-十七层给排水及消防平面图
- 十八层给排水及消防平面图
- 跃层给排水及消防平面图
附件详情
该项目位于北京，该项目为某工程13#楼，建筑面积为15834平米，建筑高度为57.6米。该项目设计范围为给排水，雨水，消火栓给水设计。
，共11张图。

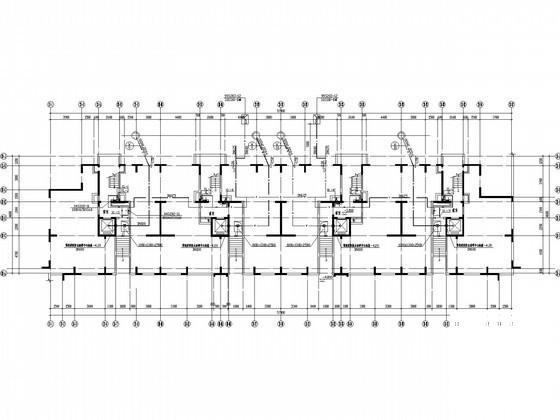

地下一层给排水及消防平面图

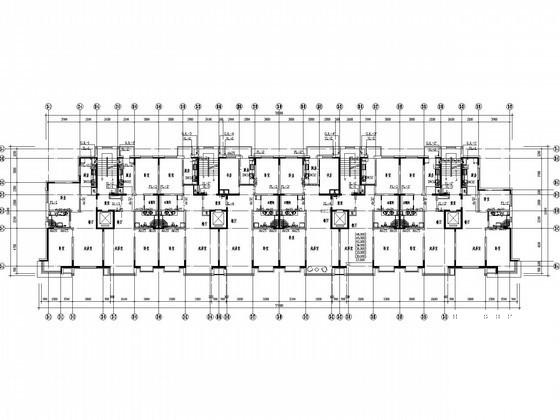

十七层给排水及消防平面图

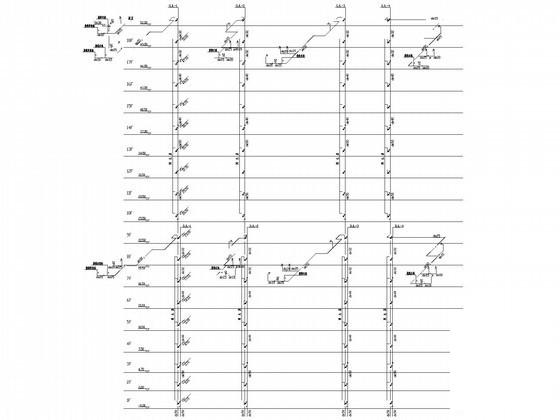

高低区给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

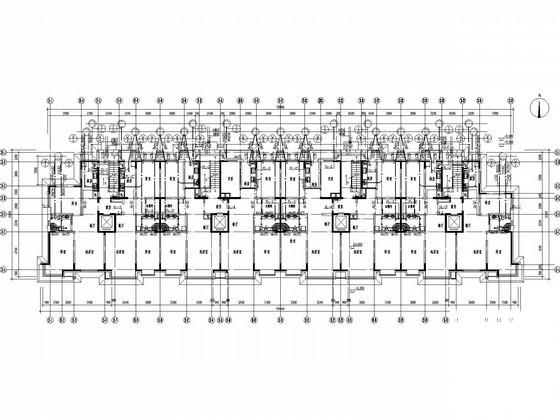

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
