11层住宅楼给排水全套施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 排水设计：污水系统
- 供水设备：高位水箱
- 供水方式：市政供水,分区供水,高位水箱供水
- 供水分区：两区
附件详情
生活水源由市政管网供给一~五层(低区),六~十一层由小区集中供给(高区),用水量标准每人150L/日,高区入口水压应>0.5MPa.日用水量为33M.水表装在楼梯间.给水管采用PP-R管,热熔连接.楼梯间给水立管采用厚30MM橡塑管保温,外做加筋铝箔隔气层.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

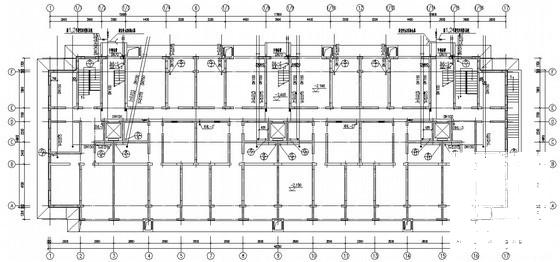

住宅楼给排水施工图 - 1 -

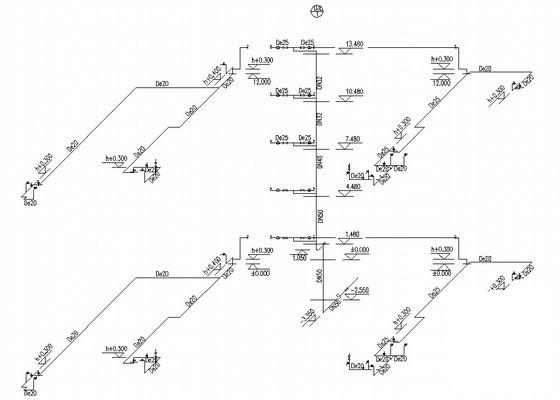

住宅楼给排水施工图 - 2 -

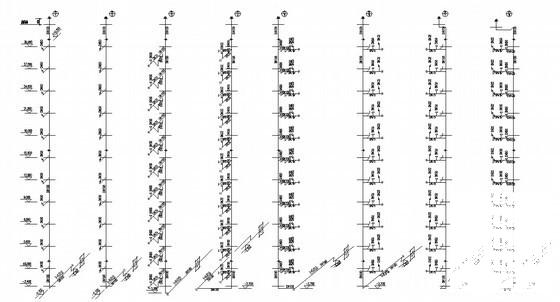

住宅楼给排水施工图 - 3 -
住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
