2.5万平米18层住宅楼全套齐全给排水消防施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:2.5万平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:水池
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水泵,泵房

附件详情

该项目为18层,二类普通住宅,建筑高度为56.35m,建筑面积为2.5万m^2 。以城市自来水作为该项目的水源,两路DN150进水,小区集中泵房设在地下室,提供整个小区的室内消防及加压生活给水。生活与消防加压系统完全独立分开设置,建筑物分为3个供水区,1区(J1)为地下室至4层;2区(J2)为5层到10层;3区(J3)为11层至屋顶层,2区(J2);3区(J3)为变频机水设备供水。该项目排水系统为雨污,污废分流制。粪便污水井化粪池处理后跟洗涤废水一同排入小区污水管网。雨水经收集后排至区内雨水管网。本建筑设有室内外消火栓系统,湿式自喷系统,室内消火栓用水量为20L/S,室外消火栓用水量为15L/S,火灾延时为2小时。充实水柱为12m。自喷系统为中危险级Ⅱ级,设计用水量为30L/S,火灾延时为1小时。小区内集中设置消防水池泵房,泵房内设消火栓增压泵,水喷雾及自喷增压泵,并设有消火栓及自喷系统稳压设备,具体参数详该部分图纸。屋顶消防水箱有效容积为18m^3 ,设置于3栋。每处消火栓处设置手提式磷酸铵盐灭火器二具,每具灭火等级为2A(地下室以具体平面图说明为准)。消火栓箱体一般为铝合金面铁箱或铝合金框玻璃面铁箱。室内装饰另有要求的,应有明显标志。消火栓箱一般为暗装, 但在混凝土柱或剪力墙处暗装有困难时可明装。喷头选型: 闭式玻璃球喷头,厨房及玻璃屋面下为93℃、 洗衣房79℃、 其余均为68℃级。吊顶处采用吊顶型装饰喷头,吊顶内 (静空高度超过0.8m, 且有可燃物或可燃物装饰的闷顶均设)、 地下汽车库等无吊顶处一般采用直立型喷头垂直安装。自动喷水灭火系统的附件、配件安装应按照标准图集04S206要求进行。
地下贮水池及屋顶水箱均设置超高水位报警,报警信号均送至中控室或值班室,具体做法详电施图。

某高层住宅成套齐全给排水消防图纸

某高层住宅成套齐全给排水消防图纸

某高层住宅成套齐全给排水消防图纸

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

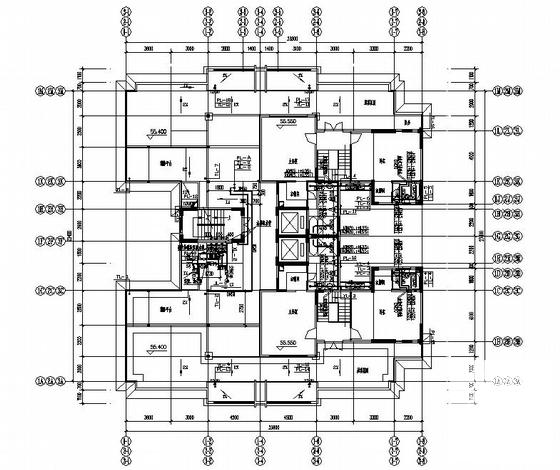

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

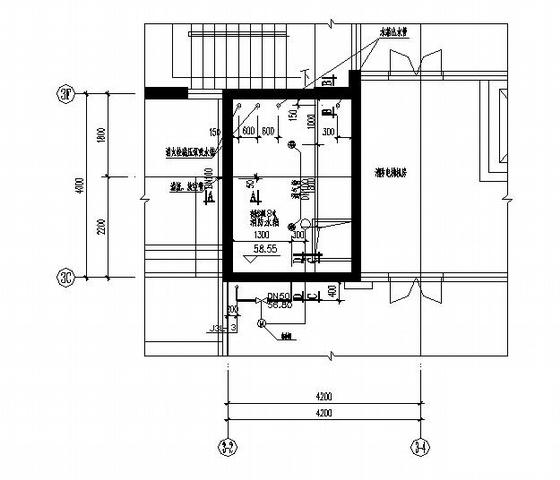

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

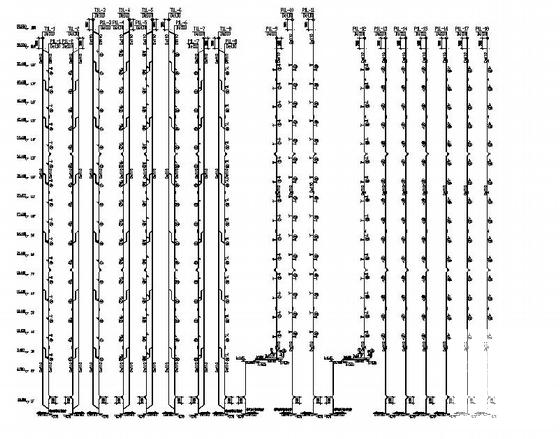

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3
  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
