网架厂房建筑结构CAD施工图纸

附件详情

某网架厂房建筑结构施工图
该资料为：某网架厂房建筑结构施工图
基本雪压：0.40KN/平方米
基本风压：0.50KN/平方米
本厂房采用轻型彩色压型钢板夹芯板作为围护材料，焊接H型柱、梁作为承力构件。
屋盖系统--C型檩条及十字交叉圆钢组成的屋面支撑系统。
立柱系统--钢柱为焊接工型柱，柱间支撑为十字交叉圆钢。
楼板采用钢筋混凝土楼板，楼板与钢梁间的连接通过钢梁上的圆柱头焊钉来实现。
该资料包含：

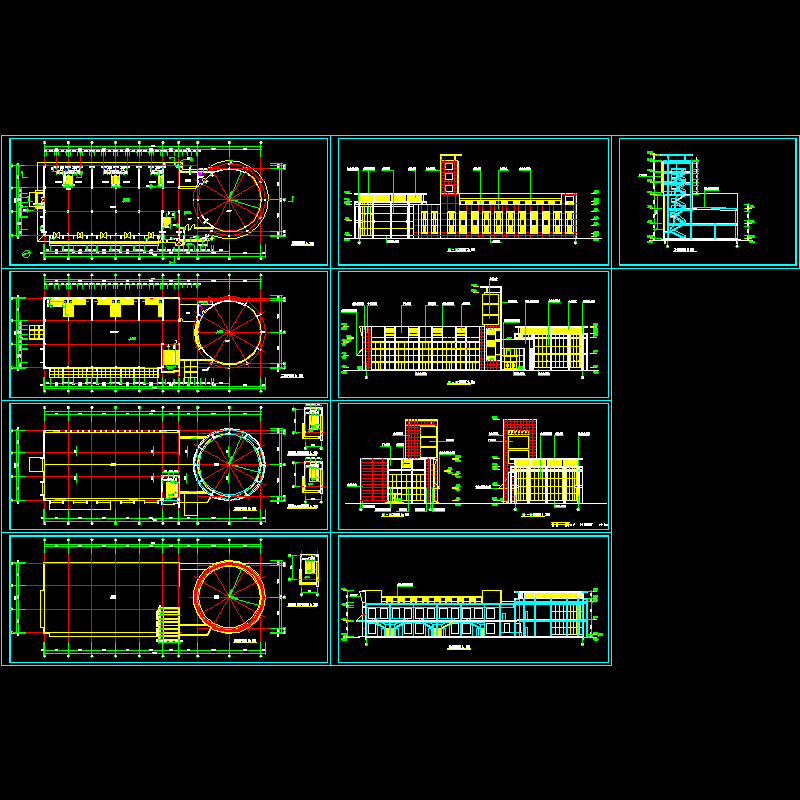

建筑图：
各层平面图、立面图、剖面图共9张图纸；

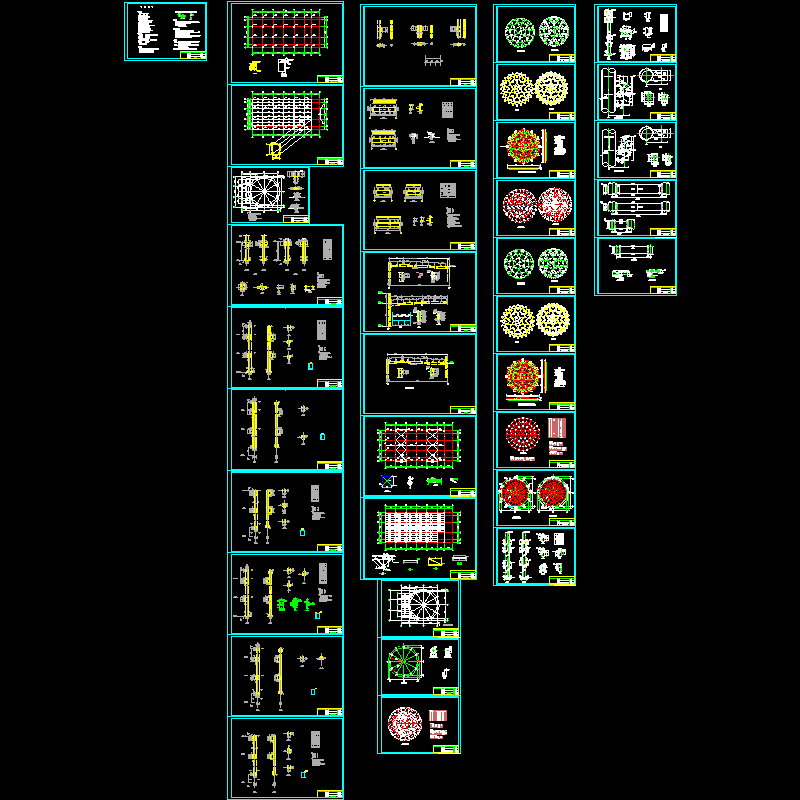

结构图：
设计说明、刚架地脚螺栓平面布置图、夹层平面布置图、二层衔接图、Z详图、节点详图、屋架梁详图、屋面结构平面布置图、屋面檩条 平面布置图 、屋面檩条衔接图、锚栓布置图、网架上弦施工图及材料表、网架下弦施工图、网架腹杆施工图、网架平面及设计说明、屋顶网架上弦施工图、屋顶网架下弦施工图、屋顶网架腹杆施工图、屋顶支托详图及材料表、圆厅结构平面图、圆厅柱KZ详图、圆厅梁KL详图共36张图纸。
