单层工业厂房建筑结构CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:20m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

吊车荷载:1~5轴间设LD型20/5T中级工作制桥式吊车一台,LK=26.0m。
1/C~J轴每跨间设LD型10T,5T中级工作制单梁吊车各一台,LK=18.5m。
该资料包含:
总平面图、底层平面图、屋顶平面图、剖面图、立面图、结构设计总说明、柱脚锚栓平面布置图、屋面构件布置图、屋面檩条布置图、立面构件布置图、立面墙梁布置图、吊车梁 平面布置图 、DL、GJ共20张图纸。


2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

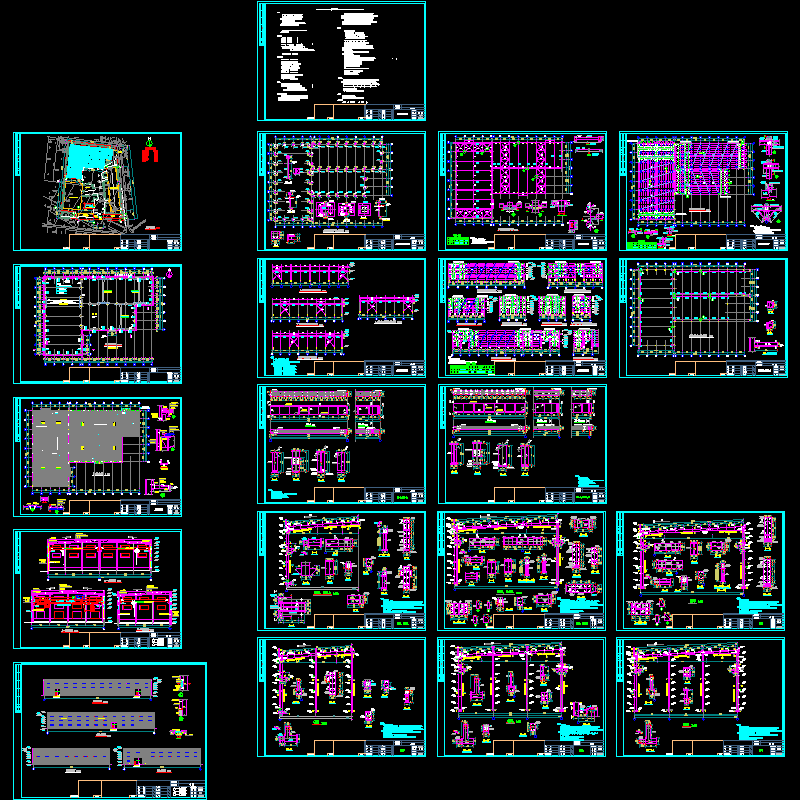

  • 单层工业厂房建筑结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
