网架结构体育馆建筑结构设计施工图纸

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架,网架
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

遵义某体育馆网架建筑结构图
该资料为:遵义某体育馆网架建筑结构图
抗震设防烈度为6度
地区基本风压为0.3KN/平方米
地区基本雪压为0.15KN/平方米
该项目钢网架为(网架类型)正放四角锥型,网架支承条件为上弦柱点支承,支承采用平板压力支座,支座支承在下部结构的混凝柱头上。网架采用空间桁架位移法进行内力计算,节点采用铰接节点模型,设计计算网架最大挠度为65mm。
该资料包含:
建筑图:
设计说明书、建筑节能设计说明、门窗表、平面图、屋顶层平面图、立面图、剖面图共9张图纸;
结构图:
网架设计说明、网架平面布置图、下层网架安装图、上层网架安装图、下层网架内力图、上层网架内力图、网架材料表、网架螺栓球加工示意图、预埋件 平面布置图 、网架支座加工图共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

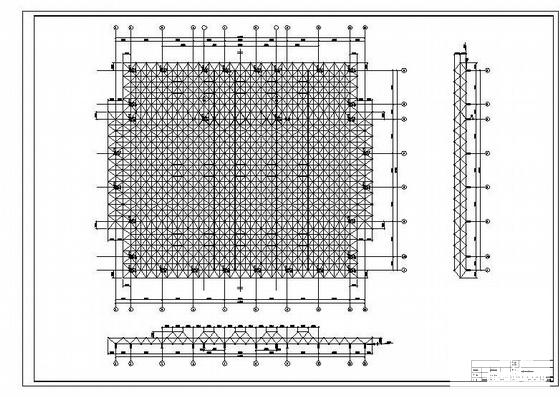

  • 网架结构设计施工 - 1
    网架结构设计施工 - 1

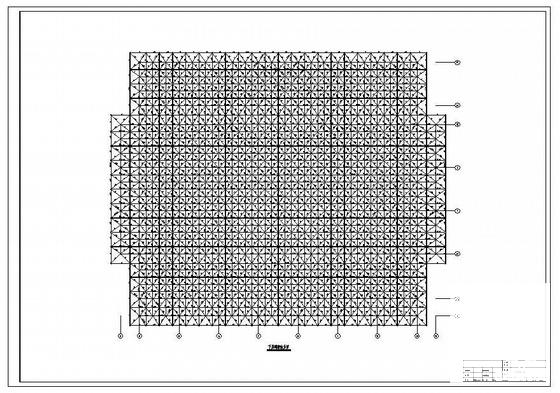

  • 网架结构设计施工 - 2
    网架结构设计施工 - 2

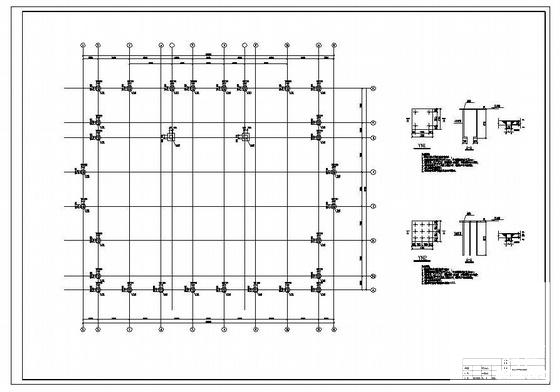

  • 网架结构设计施工 - 3
    网架结构设计施工 - 3

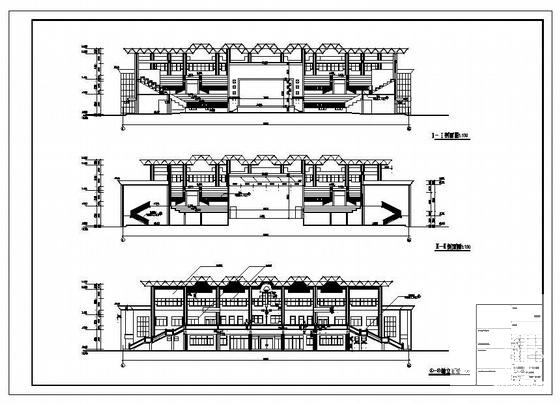

  • 网架结构设计施工 - 4
    网架结构设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
