多层DVD厂房框架建筑结构施工图纸

  • 图纸设计深度:扩初
  • 其它专业图纸:结构
  • 设计效果图:无

附件详情

本毕业设计由建筑设计和结构设计两部分组成。首先,我查阅了大量建筑设计规范,根据要求,画出了建筑平面图、立面图、剖面图、等12幅 建筑施工 图。其次由于土木工程计算大部分为结构设计。我们的主要任务就是进行结构设计。设计过程中,我翻阅了大量的文献,采用了新的规范,新的要求。设计中进行了大量的计算,直接引用了一些公式。在框架结构的设计过程中,进行了以下工作:决定梁、板、柱的尺寸和布置结构,荷载统计。最后完成了8幅结构施工图。在框架的结构抗震内力计算时,我采用了程序法计算梁柱内力。由于是初次设计,充分考虑了安全的要求。




建筑设计说明部分
1、项目概要:
1)、工程名称:某多层厂房;
2)、工程位置:;
3)、工程总面积:8225.88平方米,主楼5层()m,一层高5m,其他层层高 m; ,一层层高4.5 m,其他层高3.6m;
4)、建筑设计结构形式:现浇整体框架。
2、建筑物功能与特点:
该拟建的建筑位于保定市市内,设计内容:主楼为电视机生产厂房,辅助用房为生活用房。
1)、平面设计
建筑朝向为南北向,平面布置满足长宽比小于5,采用纵向、横向7.5m的柱距,满足建筑开间模数和进深的要求。
2)、立面设计
该建筑立面为了满足采光和美观需求,设置了大面积的钢框玻璃窗。
3)、防火
防火等级为二级,安全疏散距离满足房门至外部出口或楼梯间最大距离小于35m,大房间设前后两个门,小房间设一个门,满足防火要求。
4)、抗震
建筑的平立面布置规则,建筑的质量分布和刚度变化均匀,楼层没有错层,满足抗震要求。
5) 、屋面
屋面形式为平屋顶;平屋顶排水坡度为2%,排水坡度的形式为垫置坡度,排水方式为有组织排水。屋面做法采用水泥蛭石保温层屋面。
3、设计资料
1)、自然条件
(1)、工程地质条件:详见地质勘查报告。()


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

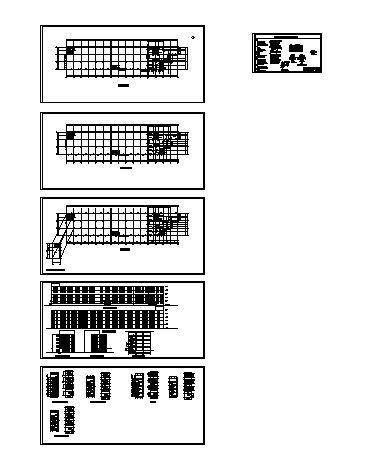

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

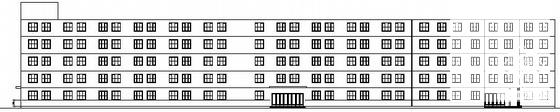

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2

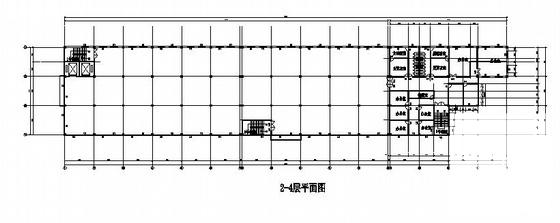

  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3
  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
