双曲面球壳网架全套建筑结构设计施工图纸

附件详情

某双曲面球壳网架(弹性支座)全套建筑结构图
该资料为:某双曲面球壳网架(弹性支座)全套建筑结构图
本网架设计仅包括钢网架屋盖部分。
耐火等级为二级,地震设防烈度为八度。
结构型式:正放四角锥螺栓球节点椭球体网壳。
结构设计使用年限:50年。
建筑结构安全等级:三级。
抗震设防类别:乙类。
抗震设防烈度:不考虑
建筑场地类别:Ⅱ类。
该资料包含:

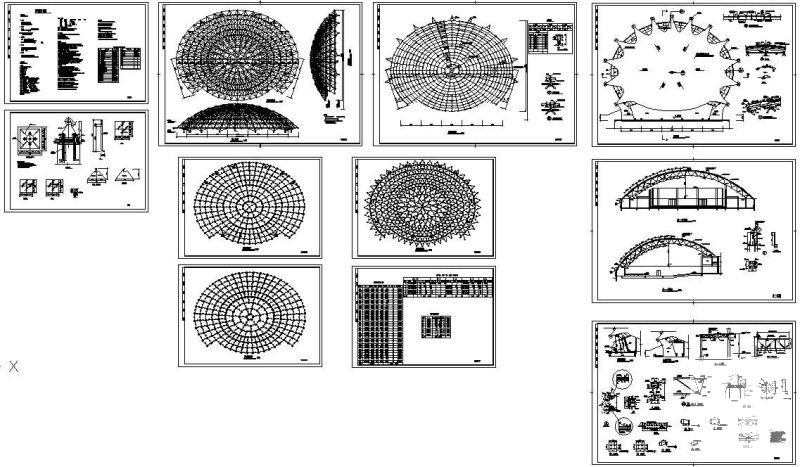

网架设计说明、支座详图、网架整体平面图、檩条布置平面图、屋顶平面图、上弦安装平面图、腹层安装平面图、下弦安装平面图、网架材料明细表、剖面图、桁架屋面详图共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

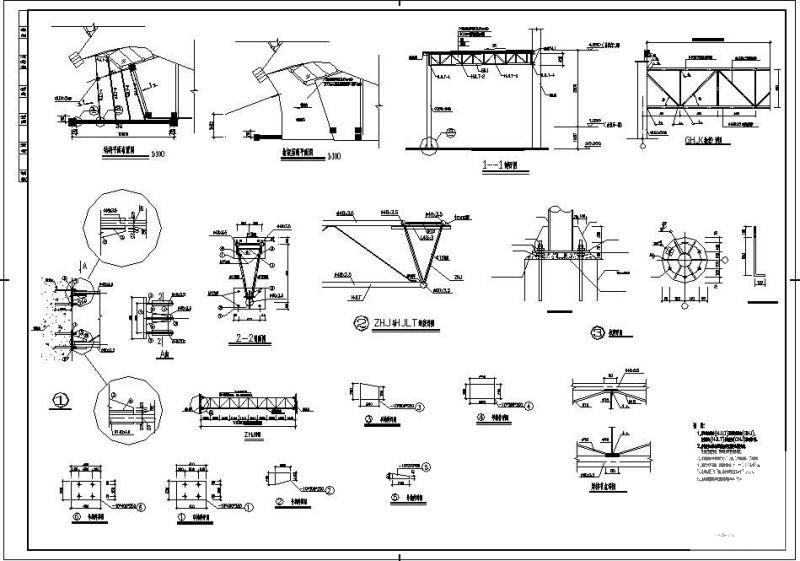

  • 网架结构建筑 - 1
    网架结构建筑 - 1

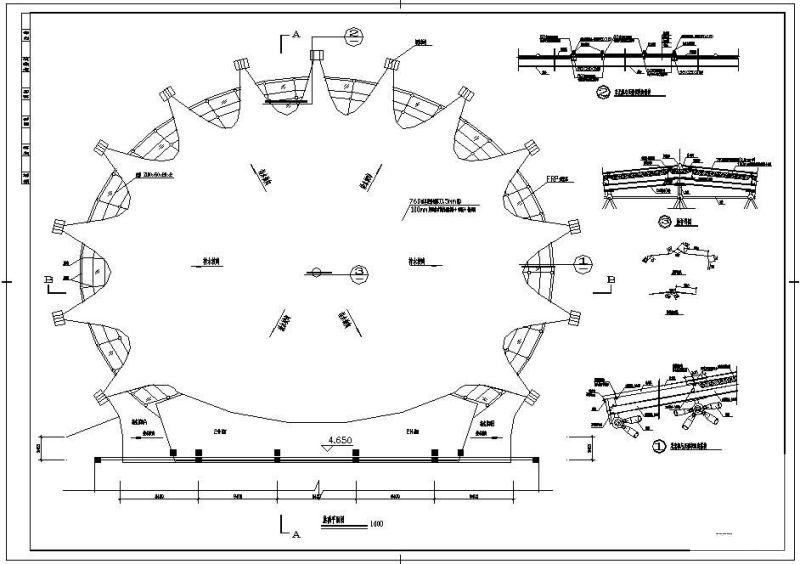

  • 网架结构建筑 - 2
    网架结构建筑 - 2
  • 网架结构建筑 - 3
    网架结构建筑 - 3
  • 网架结构建筑 - 4
    网架结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
