16层剪力墙结构住宅楼建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:设备用房,其他
  • 参考图纸:69张
  • 设计年代:近代

附件详情

该项目位于日照市,地下两层,其中地下二层为架空层,层高3.100m,地下一层为储藏,层高3.100m;地上一至十六层为住宅,其中十五层层高为3.30m,其它各层层高3.00m;顶层局部为机房层,机房层高3.3m。上部结构:主楼--剪力墙结构,基础型式:主楼--条形基础+防水底板。
结构专业该资料包含:结构设计总说明,基础平法施工图,基础大样图,墙、墙柱、墙梁平法施工图,剪力墙边缘构件表,梁、板平法施工图,楼梯结构布置剖面图等共计41张图。
建筑专业该资料包含:建筑设计说明,建筑防火设计专篇,平面图,立面图,剖面图,单元大样图,墙身大样图,门窗表,门窗大样图,太阳能集热板布置示意图等共计28张图。
分享投稿时间:近几年10月。

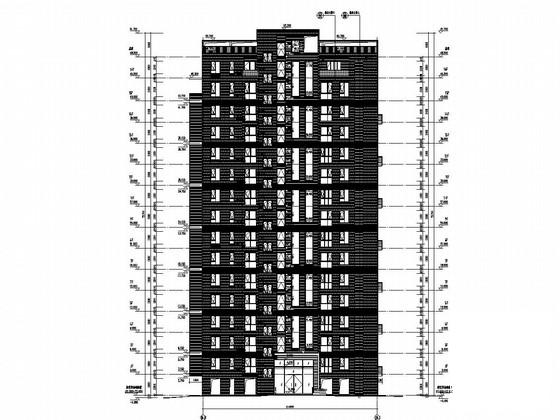

立面图

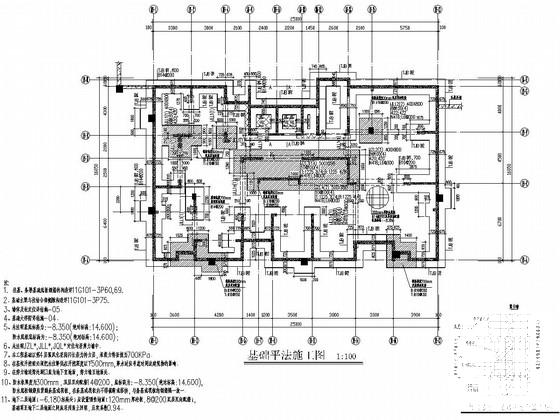

基础平法施工图

四层至十四层墙、墙柱、墙梁平法施工图

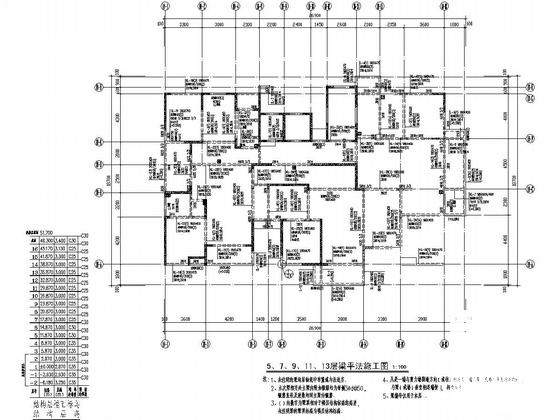

5、7、9、11、13层梁平法施工图

基础大样图

五、七、九、十一、十三层平面图

墙身大样图

4、6、8、10、12、14层板平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
  • 剪力墙结构建筑 - 7
    剪力墙结构建筑 - 7
  • 剪力墙结构建筑 - 8
    剪力墙结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
