31层剪力墙结构住宅楼建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目是山东某高层住宅项目,1#楼为地下2层,地上31层,地下两层车库,地上31层分别为4.1m,3.6m,29X2.9m,机房层层高4.5m.主楼总长度67.11m,总宽度20.70m,总高度91.95m.采用剪力墙结构体系,混凝土现浇楼(屋)面板;基础采用桩-承台基础,抗震设防烈度为6度,场地Ⅱ类,基础设计等级为甲级。

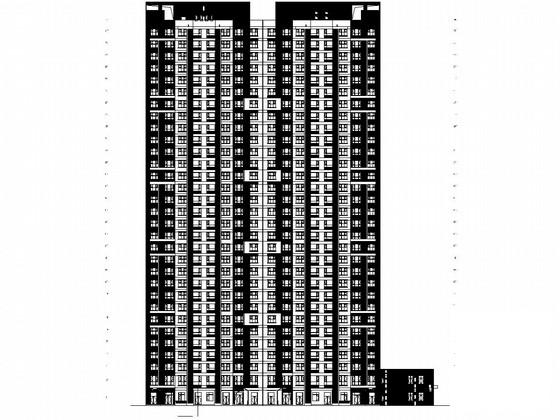

包括:结构设计总说明(一)(二)(三),承台平面布置图,墙平法施工图,柱平法施工图,梁平法施工图,板平法施工图,桩位 平面布置图 ,基础大样图,剪力墙暗柱表及连梁表,建筑设计说明,立面图、剖面图等共计40多张图。

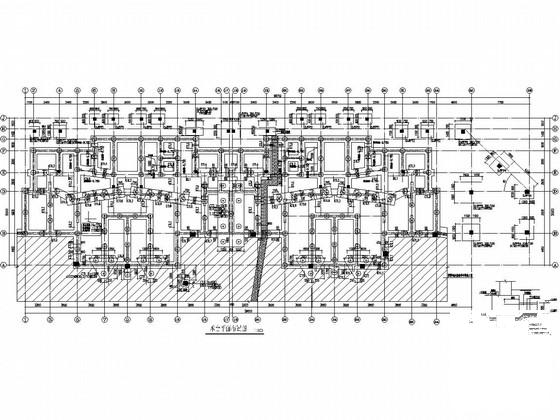

承台平面布置图

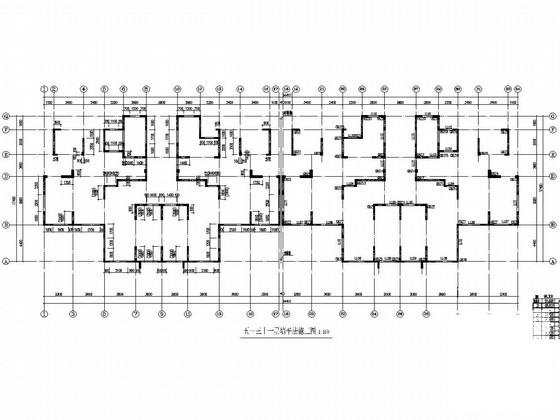

五~三十一层墙平法施工图

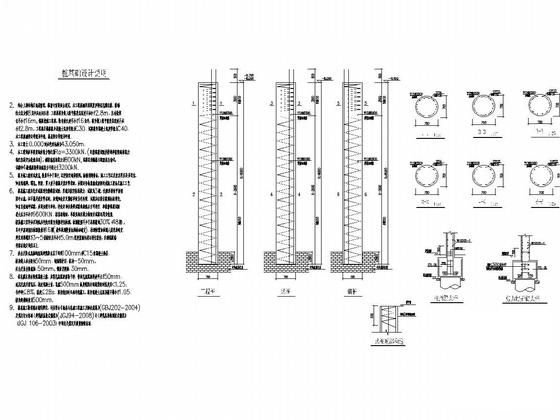

桩基设计图

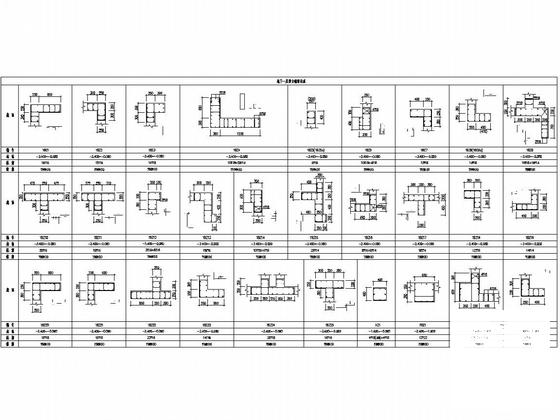

地下一层剪力墙暗柱表及连梁表

二层墙、柱平法施工图

平面图

墙身大样图

四层~二十层梁、板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
以上是部分截图,请下载附件后查看完整高清内容
