2400平米8层剪力墙结构住宅楼建筑结构施工大样图

  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:27张
  • 设计年代:近代
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年

附件详情

该项目是重庆多层住宅项目,地上8层,剪力墙结构,总建筑设计面积:2467.60平方米,抗震设防烈度:6度,采用机械成孔嵌岩桩基础。
结构专业该资料包含:结构设计总说明,基础平面布置图,基础大样图,墙柱 平面布置图 ,二至八层模板、梁、板图,楼梯大样图等共计11张图。
建筑专业该资料包含: 建筑施工图设计 说明,节能说明,平面图,立面图,剖面图,节点大样图,保温大样图,共计16张图。
分享投稿时间:近几年。

基础平面布置图

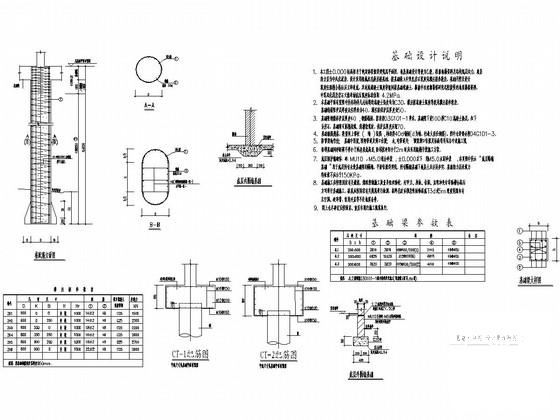

基础详图

二至八层板配筋图

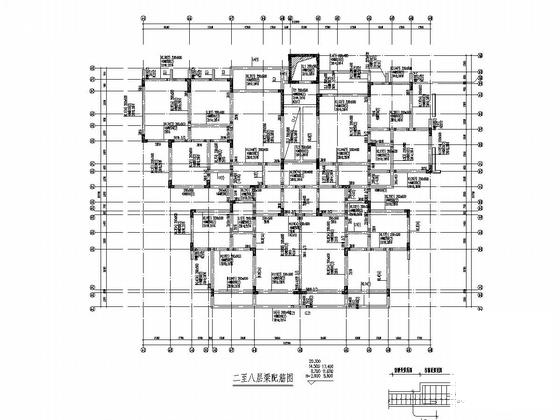

二至八层梁配筋图

4号楼三至八层平面图

构造详图

墙柱平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构建筑 - 1
    剪力墙结构建筑 - 1
  • 剪力墙结构建筑 - 2
    剪力墙结构建筑 - 2
  • 剪力墙结构建筑 - 3
    剪力墙结构建筑 - 3
  • 剪力墙结构建筑 - 4
    剪力墙结构建筑 - 4
  • 剪力墙结构建筑 - 5
    剪力墙结构建筑 - 5
  • 剪力墙结构建筑 - 6
    剪力墙结构建筑 - 6
  • 剪力墙结构建筑 - 7
    剪力墙结构建筑 - 7
  • 剪力墙结构建筑 - 8
    剪力墙结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
