24层剪力墙结构家园住宅楼建筑结构施工大样图

附件详情

该项目是安徽某住宅楼项目，地上24层,为二单元两梯四户单元式住宅，建筑设计面积：9266.2平方米，结构类型为剪力墙结构，平屋面，地基处理采用素混凝土CFG复合地基，，基础采用平板式筏基，厚度1200，地基基础的设计等级为甲级，抗震设防烈度为7度。

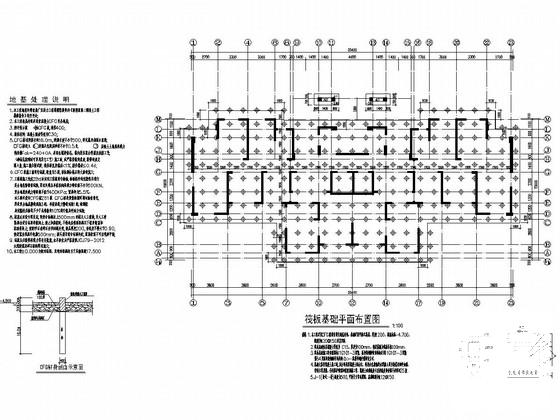

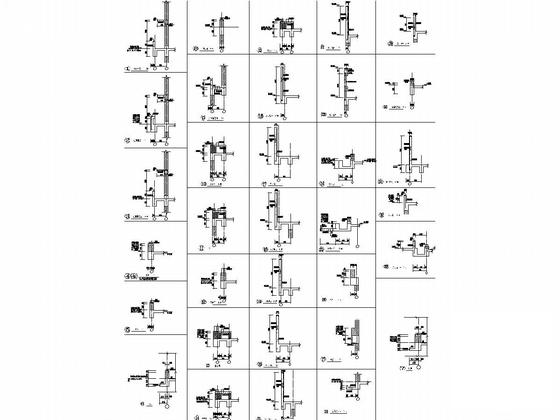

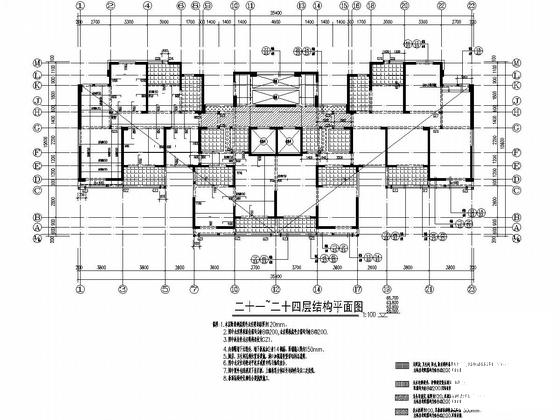

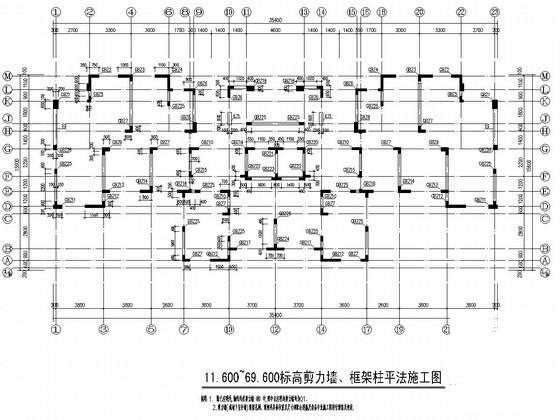

结构专业该资料包含：结构设计总说明，筏板基础 平面布置图 ，剪力墙、框架柱平法施工图，剪力墙边缘构件配筋表，各层结构平面图，梁平法施工图，节点大样图，楼梯图共计23张。

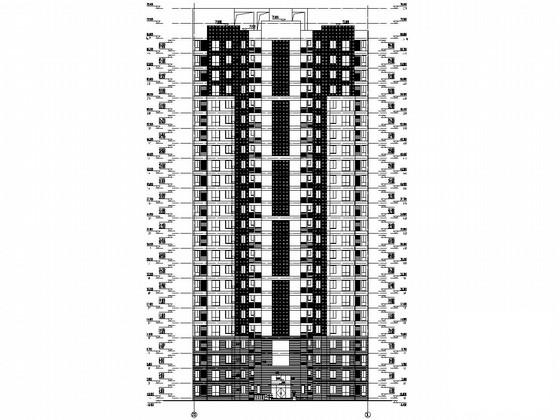

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，各种详图等共计19张图。
分享投稿时间：近几年1月。
