小区综合楼给排水CAD施工图纸

附件详情

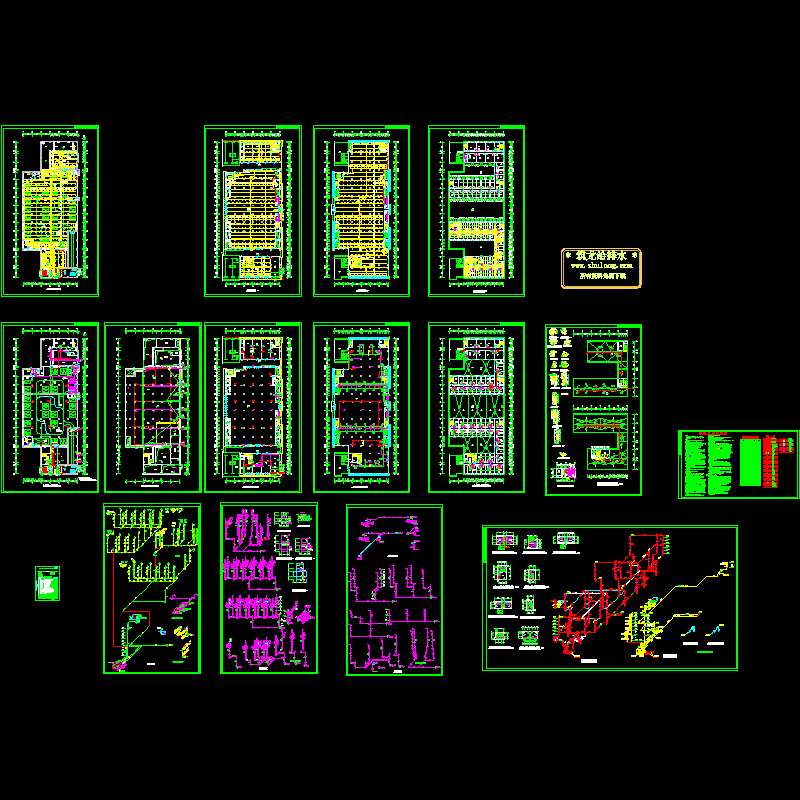

该项目为综合楼,地下一层.地上七层.建筑高度23.600米.地下一层含人防(平时为汽车库).库房.蓄水池及设备用房,地上一.二层为商业用房,三至七层分别为办公室.公寓及客房.该建筑生活及消防用水水源来自就近市政给水管网,市政给水引入管管径为DN150.给水系统：采用下行上给供水方式.低区由市政给水管网直接供给.高区由地下室生活组合式(LxBxH=6000X4000X3000,V=72m)不锈钢水箱,变频供水设备保证.该建筑地下一层设钢筋混凝土消防蓄水池一座,消防蓄水池净容积477M3,其中2小时室内外消火栓用水量,1小时自喷用水量。
