国内小区景观工程给排水施工图纸

附件详情

一、项目概要:这份参考资料为北京某小区景观工程设计的给排水施工图。
二、给排水:
1、水源:浇灌及水景用水采用市政自来水。
2、管材:绿化给水管线采用给水UPVC管(压力等级1.0MPa),水景水管采用热镀锌钢管。
3、安装规范:UPVC管采用粘接及专用管件连接,干管埋深 0.7m,浇灌支管 ;过车行路时所有管线穿钢套管保护。
4、泄水:浇灌支管、干管以不小于0.3%的坡度向自动泄水点找坡以便泄水。
5、防腐刷漆:埋地镀锌钢管刷两道沥青漆防腐,外包一层玻璃丝布。非埋地镀锌钢管外刷两道沥青漆防腐。
6、套管安装:所有穿池壁管线均做钢性防水套管,做法详见91SB3-给-36。
7、阀门:所用阀门与管道材质相同,小于DN100为球阀,大等于DN100为闸阀。
8、水压试验:给水系统水压试验压力为工作压力的1.5倍并不低于0.5MPa。
9、水景设计仅提供供水管、排水管、溢流管、泄空管,选用水泵型号仅供业主参考。管托10、浇灌管线在干管(大于等于de110 )的三通、弯头处设固定混凝土支撑。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 给排水施工工程 - 1

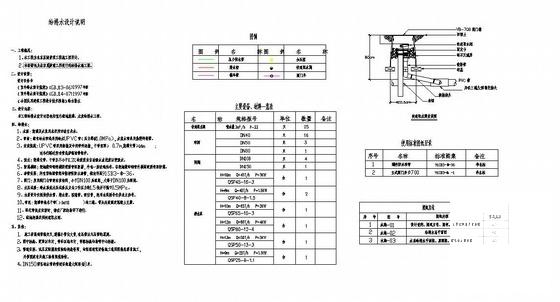

    给排水施工工程 - 1
  • 给排水施工工程 - 2

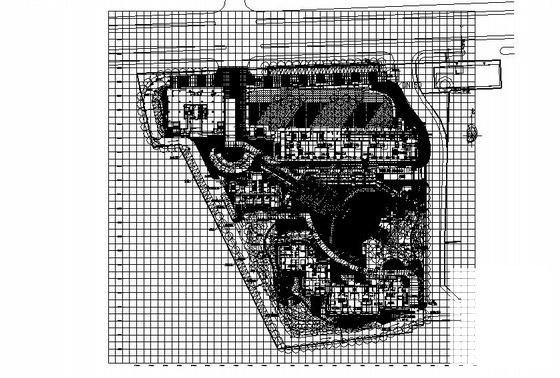

    给排水施工工程 - 2
  • 给排水施工工程 - 3
    给排水施工工程 - 3
以上是部分截图,请下载附件后查看完整高清内容
