小区全套给排水外线施工图纸

附件详情

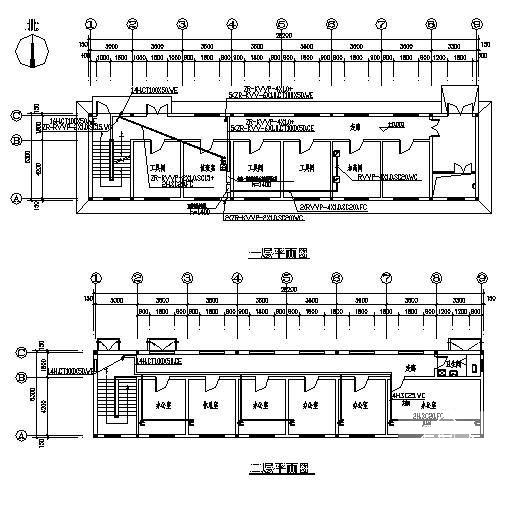

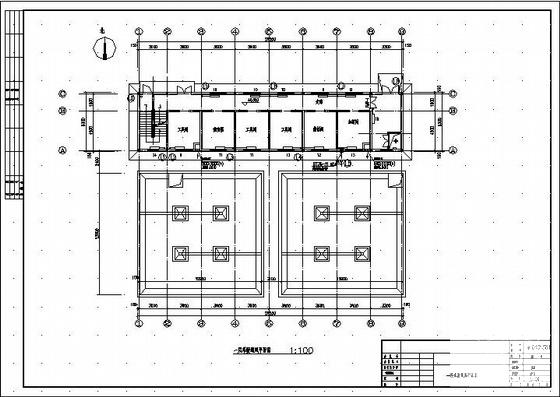

主要包括小区内全套外线图纸，主要包括，给排水， 强电 、弱电水泵房等图纸，可以系统的对小区的全部外线了解。
建筑占地面积:177.7M，总建筑面积:531.3M，地上建筑面积:353.6M，水池占地面积:359.1M。建筑层数为地上两层，地下一层；建筑高度为7.60米；建筑物层高地上3.6米，地下4米。
水泵房地下工程防水等级为三级，设一道混凝土防水层及一道柔性防水层，穿墙体管道套管做法见，水池防水见水施。屋面排水组织见屋面平面图，雨水管采用DN100UPVC雨水管；该项目的屋面防水等级为Ⅲ级，防水层合理使用年限为10年，设防做法见剖面图。
