14层框架剪力墙结构住宅楼结构施工图节点大样

  • 抗震设防烈度:6度抗震
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:18张
  • 设计年代:近代
  • 风压:0.60kN/平方米

附件详情

本子项为四川某普通的小区住宅楼,地上14层,地下一层,建筑设计结构形式为框架剪力墙结构,基础为桩基,6度设防。
该资料包含: 结构设计说明 、墙柱平面图、墙柱平法施工图、结构平面图、梁配筋平面图、节点大样、 楼梯详图 等共18张图纸。

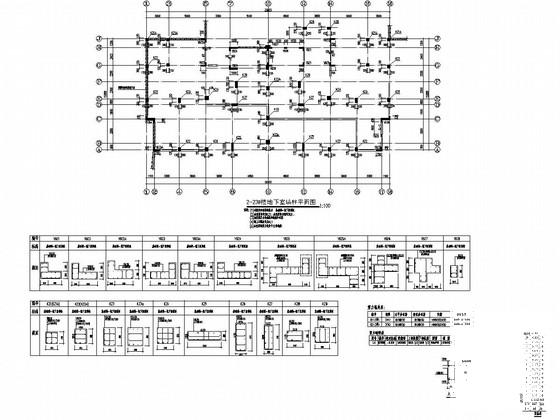

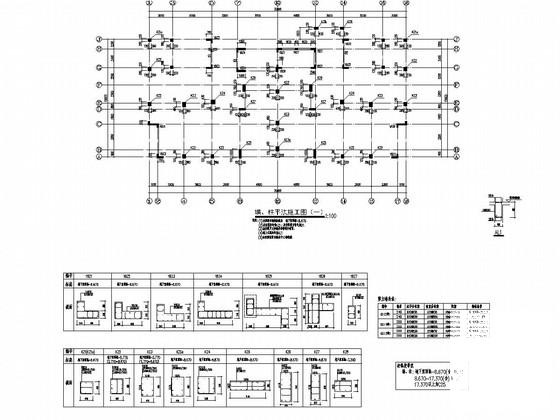

墙、柱平法施工图(一)

二层梁配筋平面图

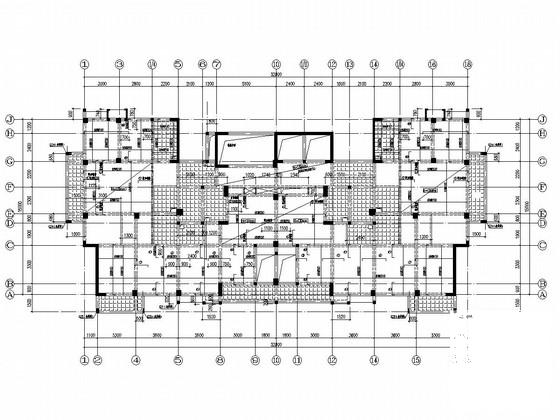

五~七层结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙施工图 - 1
    框架剪力墙施工图 - 1
  • 框架剪力墙施工图 - 2
    框架剪力墙施工图 - 2
  • 框架剪力墙施工图 - 3
    框架剪力墙施工图 - 3
  • 框架剪力墙施工图 - 4
    框架剪力墙施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
