16层剪力墙结构住宅楼结构施工图大样详图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该附件为江苏某小区的高层住宅楼,地下一层,地上16层,该项目结构体系为剪力墙结构,基础采用桩基,7度设防。
该资料包含: 结构设计说明 、剪力墙施工图、剪力墙详图、梁平面配筋图、结构平面图、节点详图、大样详图等共21张图纸。
出图时间:近代.06。

二层结构平面图

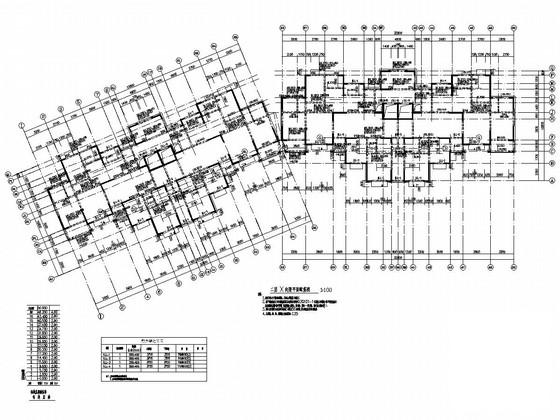

二层X向梁平面配筋图

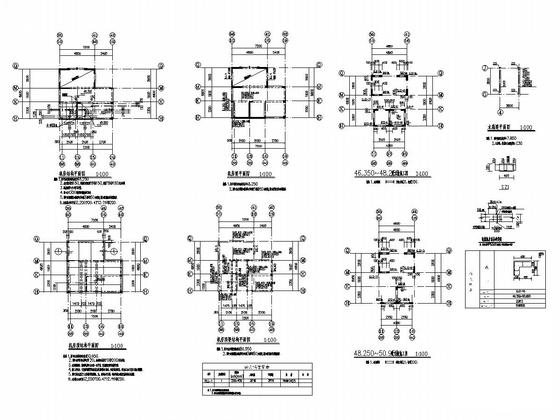

机房顶结构平面图

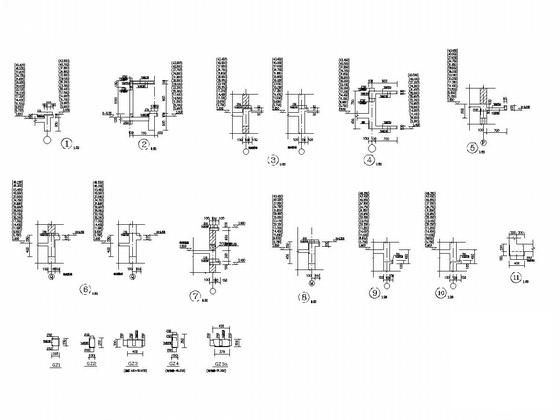

节点详图一

二层Y向梁平面配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

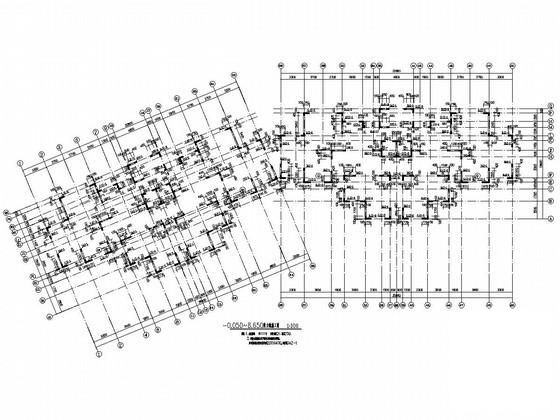

  • 剪力墙结构住宅楼大样图 - 1
    剪力墙结构住宅楼大样图 - 1
  • 剪力墙结构住宅楼大样图 - 2
    剪力墙结构住宅楼大样图 - 2
  • 剪力墙结构住宅楼大样图 - 3
    剪力墙结构住宅楼大样图 - 3
  • 剪力墙结构住宅楼大样图 - 4
    剪力墙结构住宅楼大样图 - 4
  • 剪力墙结构住宅楼大样图 - 5
    剪力墙结构住宅楼大样图 - 5
  • 剪力墙结构住宅楼大样图 - 6
    剪力墙结构住宅楼大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
