3层框架结构小学食堂结构施工大样图

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是温州某小学食堂项目,地上3层,框架结构,总建筑设计面积:2982平方米,基地面积:989平方米,高度:13.20m,采用预应力离心混凝土空心方桩基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含: 结构设计说明 ,食堂桩位平面图,基础平面图,柱平面图,各层梁板配筋图,楼梯大样图,共计13张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,楼梯大样,节点大样,卫生间大样图,共计13张图。
分享投稿时间:近几年9月。

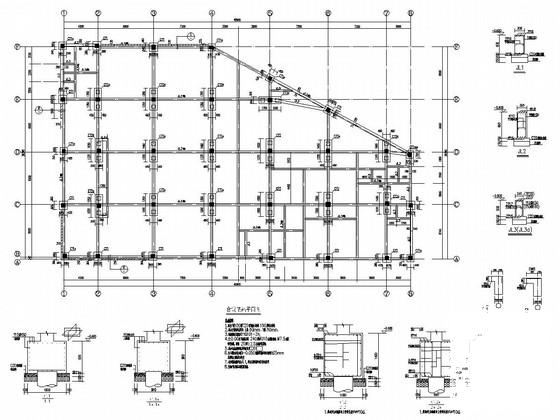

食堂基础平面图

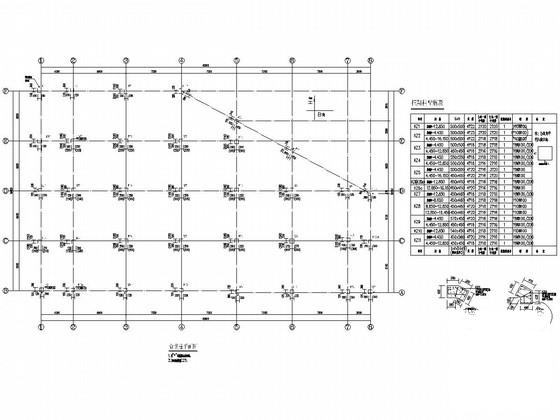

食堂柱平面图

食堂三层梁配筋平面图

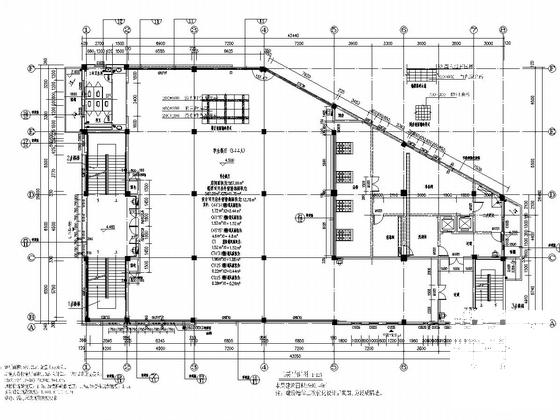

食堂二层平面图

卫生间大样图

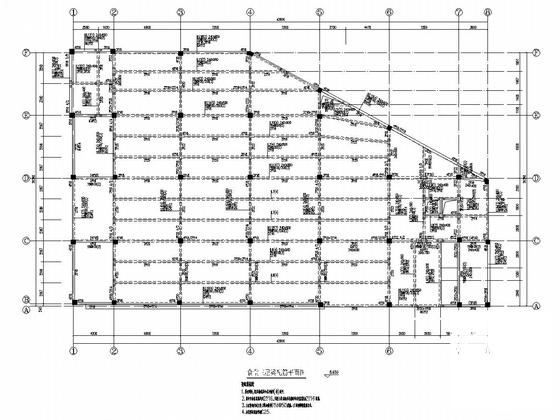

食堂三层板配筋平面图
