古建文殊殿建筑结构全套施工大样图

  • 建筑类别:文化
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目是古建文殊殿项目,建筑层次为一层单檐,建筑高度为:6.200米,框架结构,独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础 平面布置图 ,基础结构大样图,柱平面布置定位图,基础梁配筋图,3.850、4.800、6.500米处梁配筋图,屋面板配筋图,节点结构大样图,共计11张图。
建筑专业该资料包含:建筑设计说明,底层平面布置图,屋面平面布置图,斗拱、椽条平面布置图,立面图,剖面图,门窗大样图,节点大样图,共计11张图。
分享投稿时间:近几年4月。

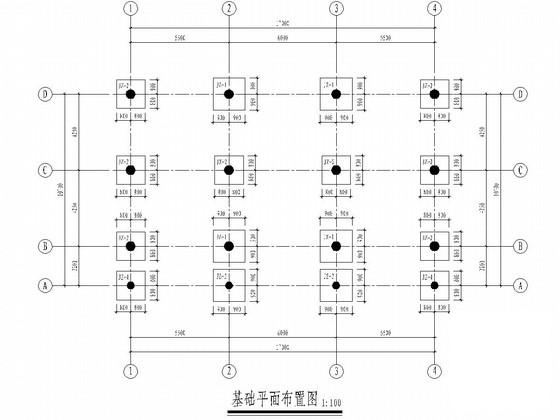

基础平面布置定位图

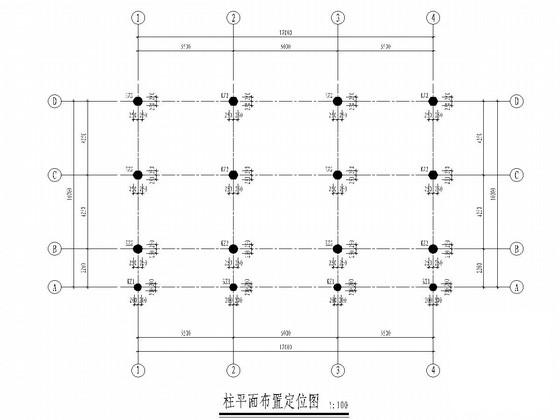

柱平面布置定位图

屋面板配筋图

节点结构大样图

门窗大样图

节点大样图

3.850米处梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 古建大样图 - 1
    古建大样图 - 1
  • 古建大样图 - 2
    古建大样图 - 2
  • 古建大样图 - 3
    古建大样图 - 3
  • 古建大样图 - 4
    古建大样图 - 4
  • 古建大样图 - 5
    古建大样图 - 5
  • 古建大样图 - 6
    古建大样图 - 6
  • 古建大样图 - 7
    古建大样图 - 7
  • 古建大样图 - 8
    古建大样图 - 8
以上是部分截图,请下载附件后查看完整高清内容
