仿明朝三开间古建设计全套CAD图纸

附件详情

仿明朝三开间古建设计全套图纸：
说 明：
1.该建筑为仿明代建筑风格，砖木结构。为悬山顶三开间建筑。
2.材料：梁,柱,枋等大型受压构件用无疤节，无裂纹，无扭纹，无损伤的整体落叶松。椽子应选用优等，干燥，平直的落叶松。门窗及装修应选用一等红松加工，其含水率要小于12%。屋顶窊灰筒板瓦，墙体上身砌青砖丝缝，下碱砌花岗岩块石。前台明压400/150花岗岩条石。柱顶石，台阶石均采用当地产花岗岩加工制做。地面铺300/300/60厚青方砖。
3.彩绘以明代官式旋子彩画，梁，柱，枋及门窗槛框一定要做好地仗,浸透桐油，采用一布五灰，刮血料腻子。门窗，柱打磨光后刷三道调和漆，罩光油一道。
4.施工要求及注意事项：柱子直接承托梁架时必须做馒头榫。穿插枋榫要采用大进小出的凿作方法开榫，前半柱为整榫，后半柱为半榫。各类梁枋材的榫卯要用银锭榫或燕尾榫卯。各结点之间须加扒钉加固。加固件安装时要连接严密结实，部位要适当，即要起到加固的作用，又不影响外观的美观。不同地区，不同时代的古建筑，都有各自不同的手法和风格。施工单位要尊重当地的传统技术和建筑物的时代特点。使原有的建筑风格得以恢复。未说明事项严格按国家现行有关规范执行。

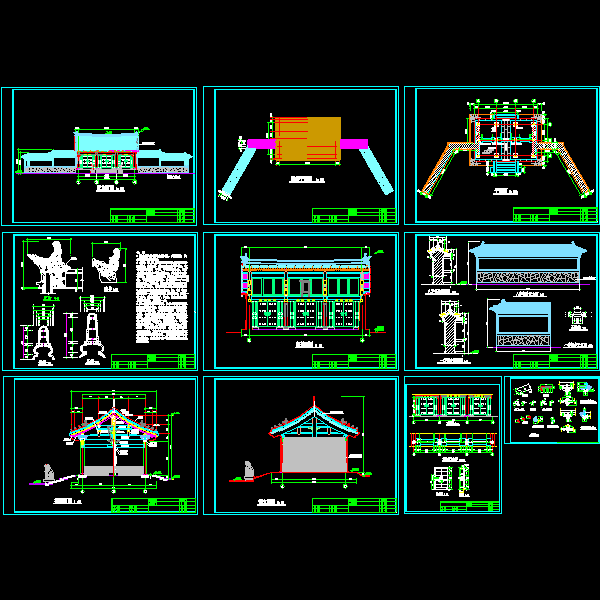

该建筑为仿明代建筑风格，砖木结构。为悬山顶三开间建筑。含正立面、屋顶平面、平面图、纵剖面、侧立面、横剖面、格扇门大样、节点详图等。
