4层仿古建筑宫殿全套建筑结构施工图纸

资料简介
赚取积分

建筑类别：文化
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：条形基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：7度抗震
风压：0.30kN/平方米
雪压：0.15kN/平方米
参考图纸：31张
设计年代：近代

附件详情

该项目总建筑面积为3740.8m平方米，建筑基底面积为1648.9m，地上四层，其中一层为古玩市场，二层文化展览场所，三层为文化活动中心，四层为书画展廊，建筑高度为19.2米。
框架结构，柱下条形基础。
该资料包含：结构设计说明，基础图，基础详图，梁板柱图，墙详图，楼梯图；建筑设计说明，平面图，立面图，剖面图等共计31张图。
分享投稿时间：近几年

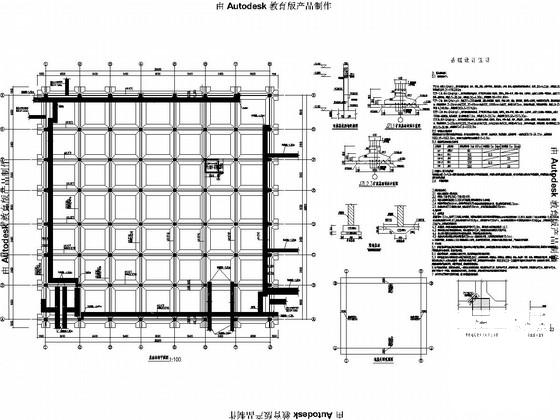

基础图

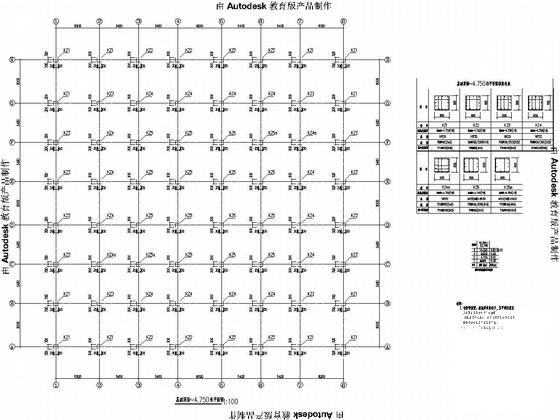

柱布置图

板配筋图

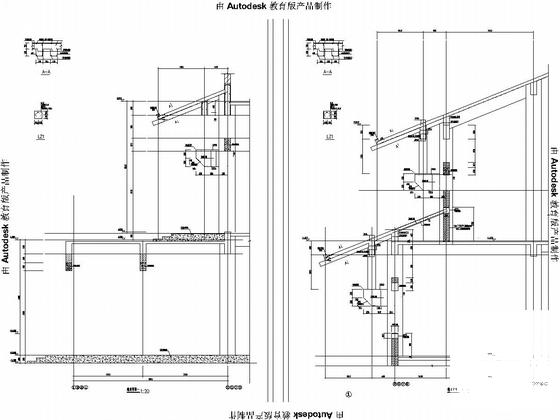

墙详图

三层平面图（三层斗拱位置平面图）

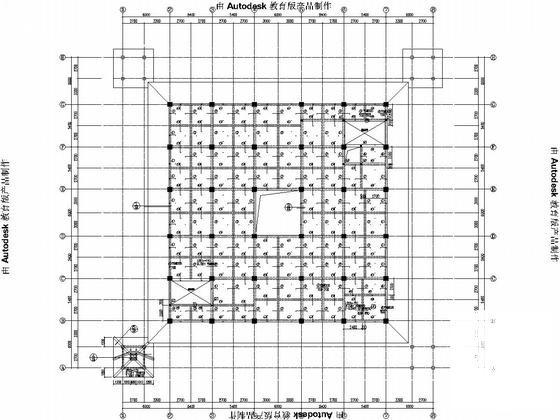

屋面平面图（屋面斗拱位置平面图）

梁配筋图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
