3层公园古建筑全套建筑结构施工大样图

  • 建筑类别:园林建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目是公园古建筑项目,主体共三层,层高一层为4.8米,二层为4.5米,三层为7.47米,长度44.2米,宽16.6米,建筑高度17.07米;外廊共一层,层高为3.63米,长度44.4米,宽8.7米,建筑高度3.93米;阙楼共二层,层高一层为5.0米,二层为2.795米,长度3.6米,宽3.6米,建筑高度为8.095米,上部结构为框架结构,独立基础。
结构图纸: 结构设计说明 ,基础设计说明,基础图,地沟图,梁板柱图,楼梯图,大样图共计12张图;建筑图纸:建筑设计说明,平立剖面图等共计11张图。
分享投稿时间:近几年

基础图

柱布置图

平面图

剖面图

梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

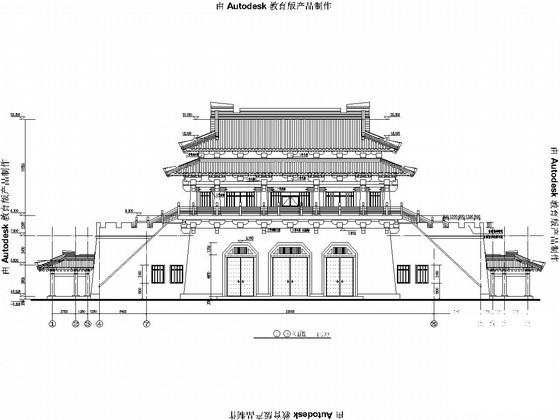

  • 古建筑结构大样 - 1
    古建筑结构大样 - 1

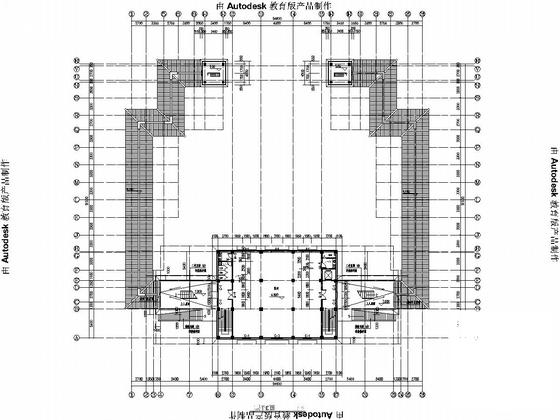

  • 古建筑结构大样 - 2
    古建筑结构大样 - 2
  • 古建筑结构大样 - 3
    古建筑结构大样 - 3
  • 古建筑结构大样 - 4
    古建筑结构大样 - 4
  • 古建筑结构大样 - 5
    古建筑结构大样 - 5
  • 古建筑结构大样 - 6
    古建筑结构大样 - 6
以上是部分截图,请下载附件后查看完整高清内容
