仿古大雄宝殿建筑结构全套施工大样图

附件详情

该项目是旅游区仿古大雄宝殿项目，钢筋混凝土框混结构，建筑层次为一层重檐，建筑高度为：15.515米，抗震设防烈度为7度，基础采用柱下独立基础，基础设计等级为丙级。

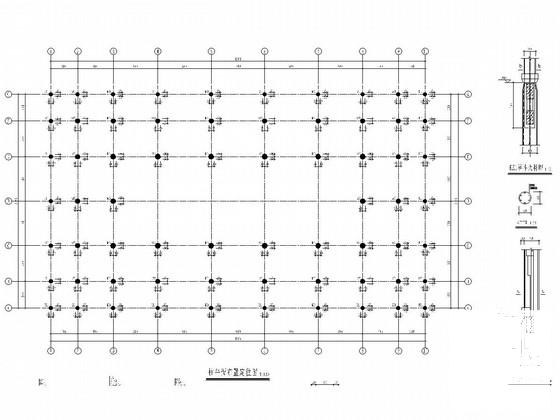

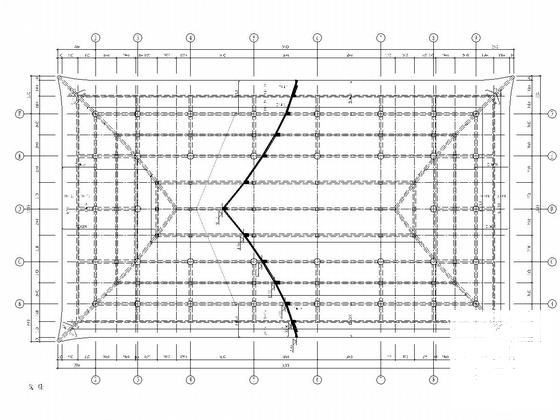

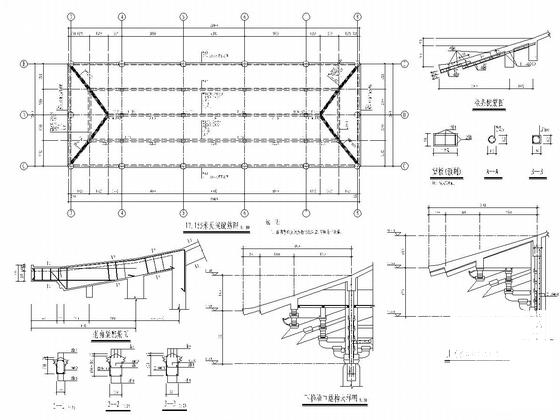

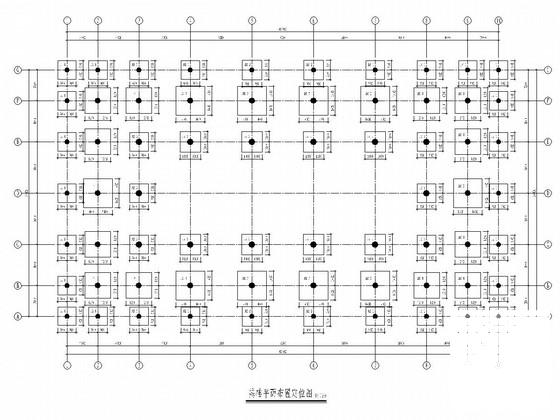

结构专业该资料包含：结构设计总说明，基础平面布置定位图，基础结构大样图，柱平面布置定位图，基础梁配筋图，梁配筋图，上、下檐屋面板配筋图，节点结构大样图，共计11张图。

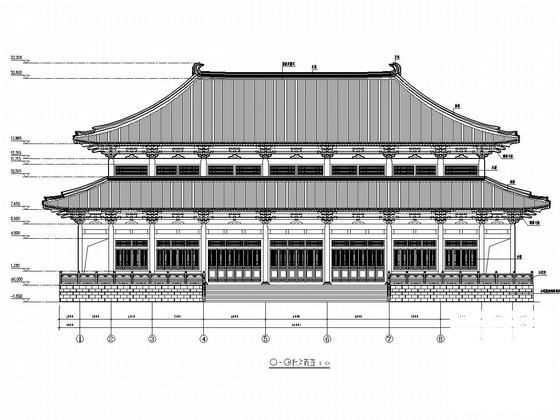

建筑专业该资料包含：建筑设计说明，底层平面布置图，上、下檐屋面平面布置图，上、下檐斗拱、椽条 平面布置图 ，立面图，剖面图，门窗大样图，节点大样图，斗拱大样图等共计21张图。
分享投稿时间：近几年4月。
