市政工程桥梁维修CAD施工图纸

上部结构：

①对板梁底板裂缝采用水泥基渗透结晶型防水材料予以封闭，防治进一步影响。

②对混凝土局部破损，先凿除破损处的混凝土，对钢筋除锈并清理干净，再用水泥砂浆修补。

桥面系：

①桥面铺装应先凿除桥面破损及露骨料出酥松混凝土，然后全桥凿毛加罩沥青砼，并铺设防水层。

②清理堵塞的泄水孔。

③更换伸缩缝。

④对栏杆基座混凝土局部破损，先凿除破损处疏松的混凝土，对钢筋除锈并清理干净，再用水泥砂浆进行修补。

······

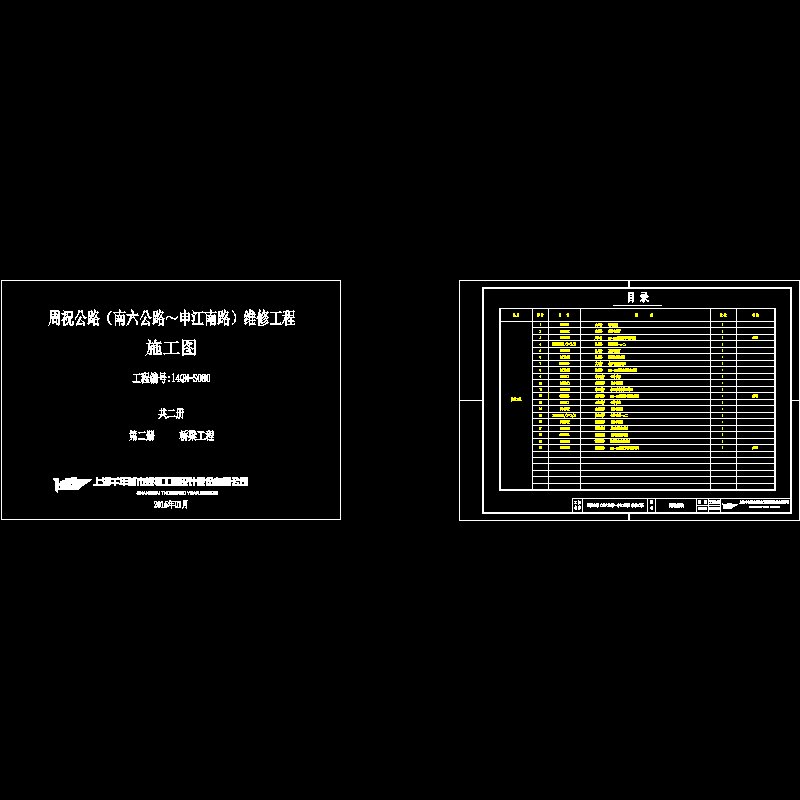

1. 封面；

2. 设计说明；

3. 总体布置图；

4. 铰缝维修图；

5. 钢筋构造图；

6. 铺装相关；

7. 桥面连续

······

共16张，编制于2015年1月。

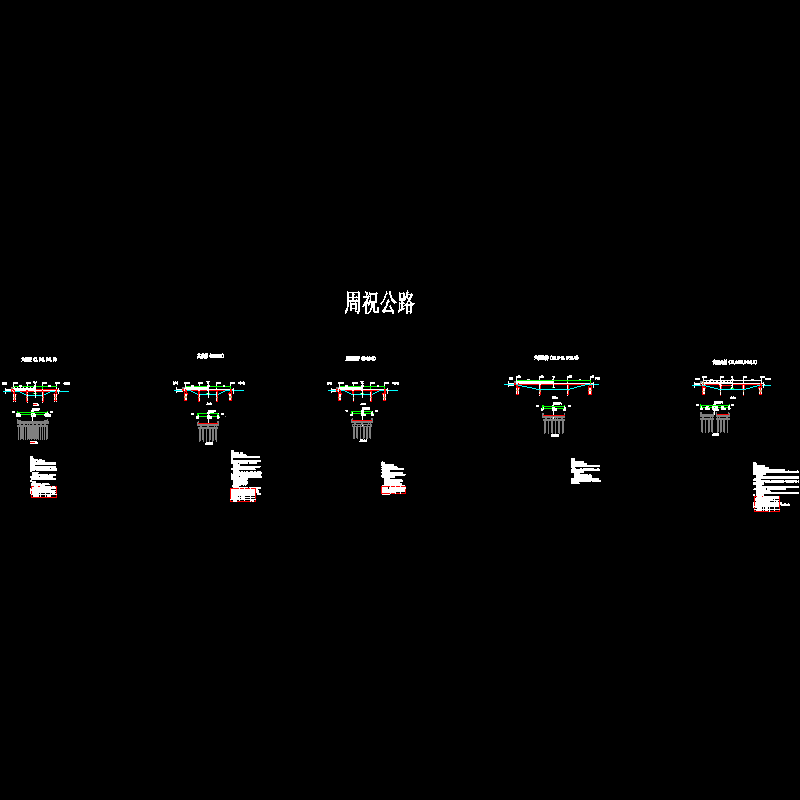

桥型布置图

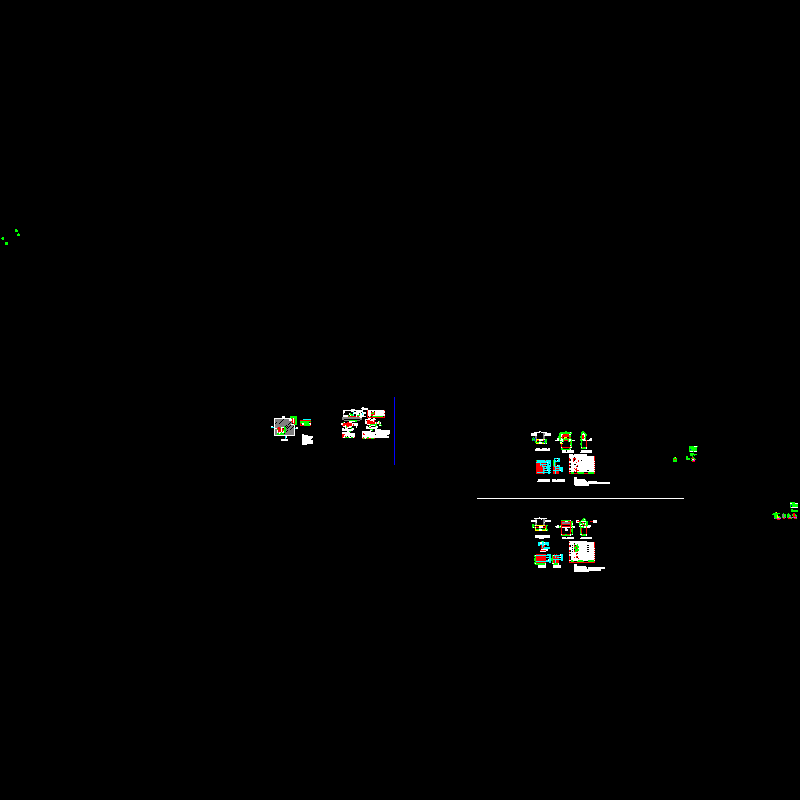

板梁铰接维修缝

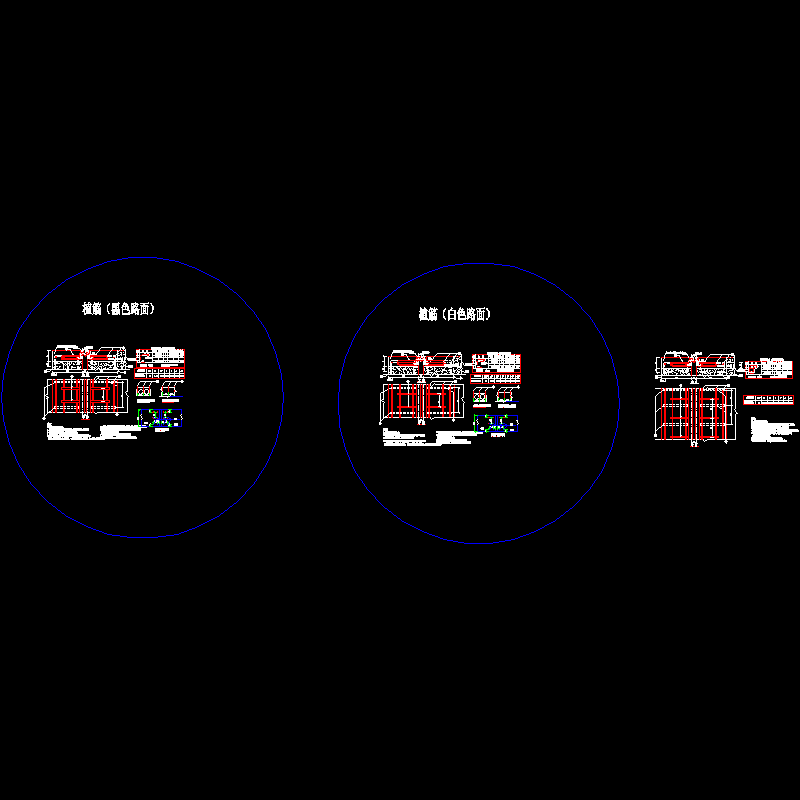

铺装及桥板配筋图

桥面连续示意图

桥面铺装示意图
